montaż
listwy

uwaga: montaż i wszystkie połączenia elektryczne należy wykonać na odłączonym zasilaniu elektrycznym listwy.

montaż
na szynie DIN

Aby zainstalować kontroler evoFLOOR X na szynie DIN:

  • Wyrównaj zintegrowane klipsy kontrolera z szyną DIN TS35.

  • Mocno naciskaj, aż zaczepy się pewnie zatrząsną, upewniając się, że kontroler jest stabilny i prawidłowo osadzony na szynie.

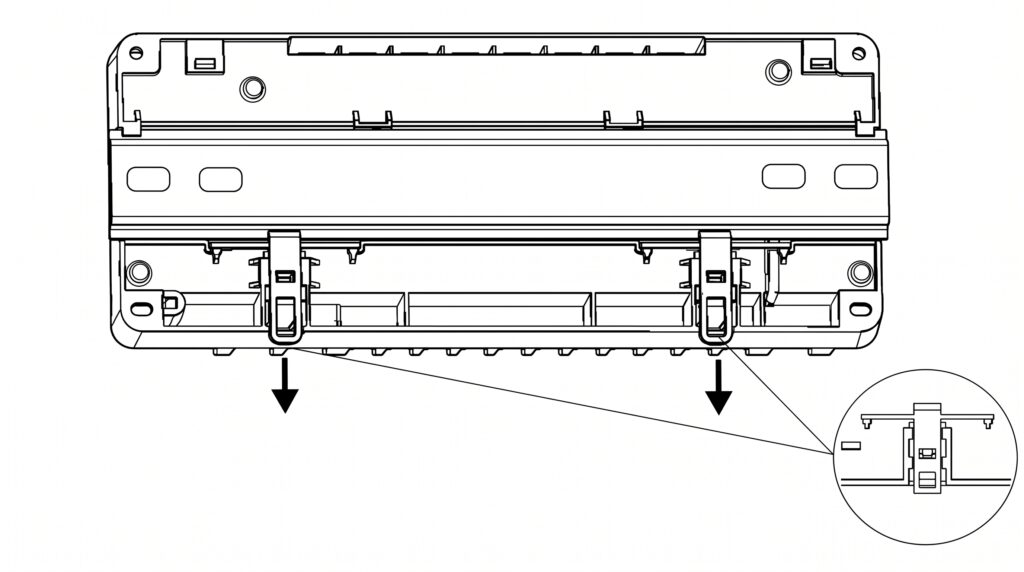

Montaż regulatora evoFLOOR X na szynie DIN.

mocowanie za pomocą
śrub do powierzchni płaskiej

Do bezpośredniego montażu śrubowego na płaskiej powierzchni:

  • Znajdź wyznaczone otwory mocujące śruby na obudowie kontrolera evoFLOOR.

  • Użyj kontrolera jako szablonu, aby dokładnie zaznaczyć punkty wiercenia na wybranej powierzchni.

  • Jeśli wymaga to materiał powierzchniowy, wywierć otwory pilotowe w oznaczonych miejscach.

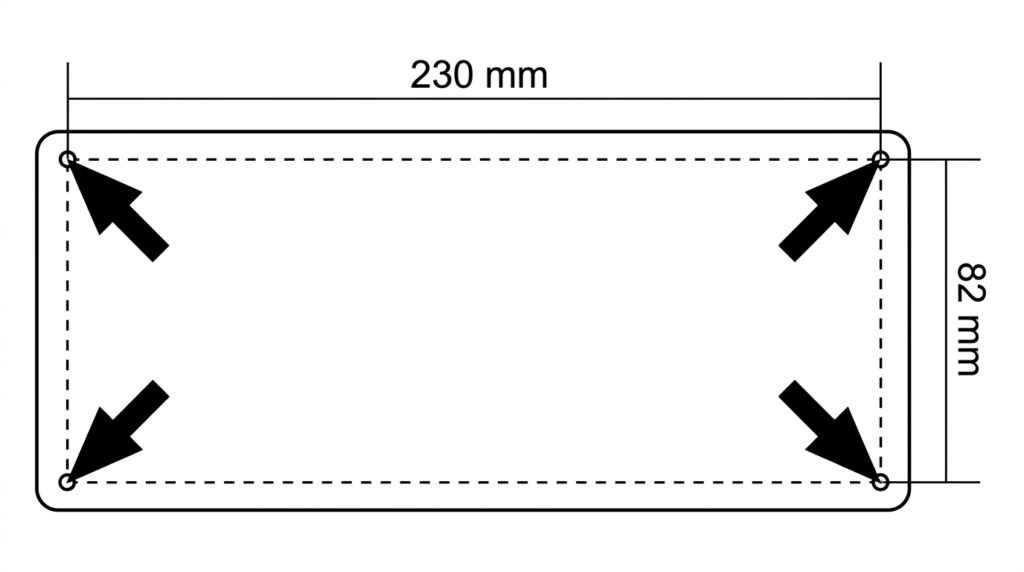

  • Mocuj kontroler solidnie do powierzchni za pomocą wkrętów fi3, zapewniając solidne i stabilne mocowanie.

Montaż regulatora evoFLOOR X na powierzchni płaskiej.

podłączenie siłowników
TTO 230V

uwaga: zachowaj połączenie przewodu L – żyła brązowa, N – żyła niebieska. Przed montażem siłownika do gwintu rozdzielacza ustaw siłownik w pozycji Man., a po montażu w pozycję Auto.

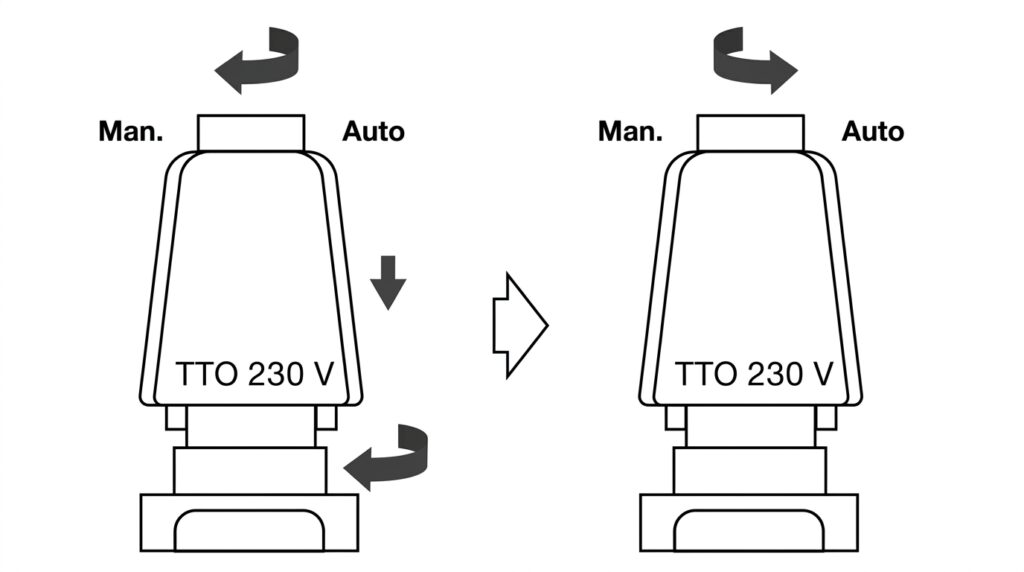

Ustawienie pozycji siłownika.

  • Każdy siłownik powinien mieć swój kabel zasilający (zazwyczaj fazowy i neutralny) podłączony do odpowiednich zacisków przeznaczonych dla przypisanego wyjścia strefowego na listwie evoFLOOR.

  • Zacznij podłączenie siłowników (typ NC) od zacisków dla strefy nr 1.

  • Jeśli instalacja tego wymaga, użyj dodatkowej kostki, aby do każdego wyjścia podłączyć do 5 siłowników.

  • Podłącz siłowniki do odpowiednich wyjść (O1-O8) na kontrolerze evoFLOOR.

  • Upewnij się, że każdy siłownik jest podłączony do odpowiedniego wyjścia strefowego zgodnie z projektem systemu grzewczego. Każde wyjście może obsługiwać do 5 siłowników.

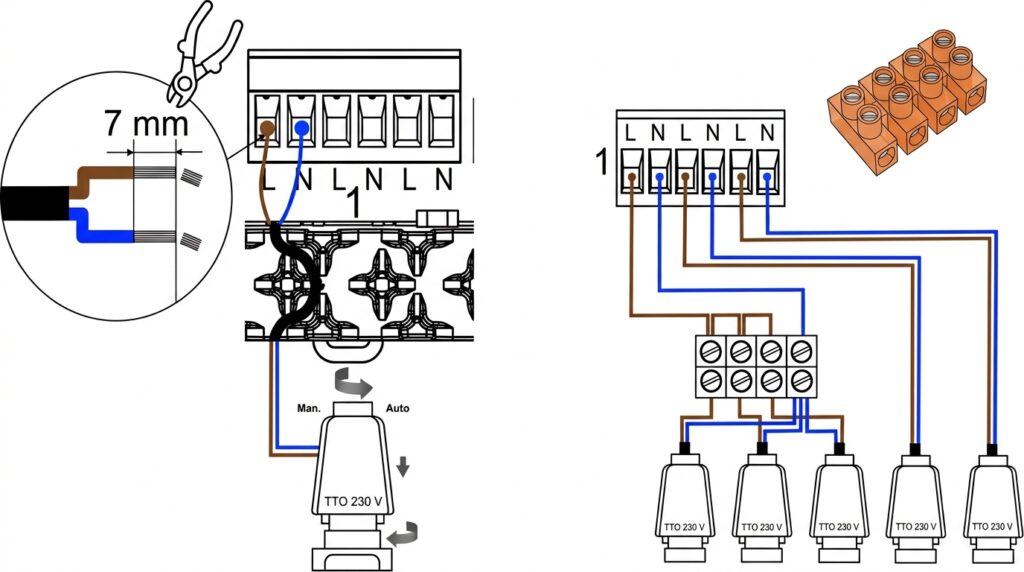

Podłączenie siłowników do listwy evoFLOOR X.

podłączenie termostatów
przewodowych xTHERM 60U

Termostat przewidziany jest do montażu w standardowej puszce instalacyjnej 60 mm. Termostat montować wyłącznie w suchym pomieszczeniu mieszkalnym i w pomieszczeniu reprezentatywnym dla danego obiegu grzewczego.

  • Do podłączenia xTHERM 60U wymagany jest przewód 3-żyłowy.

  • Minimalny przekrój żyły przewodu to 0,5mm2.

  • Termostaty xTHERM 60U podłącz pod wejścia oznaczone jako T1-8.

  • Zachowaj połączenia sygnałów (L-L), (L-COM), (N-N), (NO-L1).

montaż:

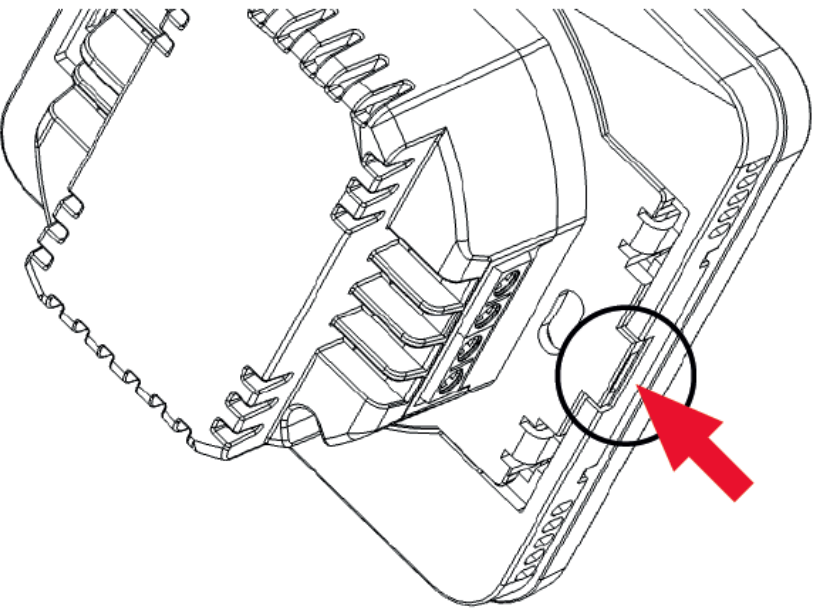

  • Rozłączyć panel termostatu od tylnej obudowy montażowej. Panel jest przytwierdzony do obudowy zatrzaskami. Do odłączenia można użyć np. płaskiego wkrętaka.

  • odizolować przewody

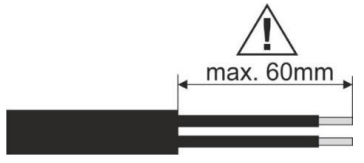

(Maks. długość części bez izolacji – 60mm.)

podłączenie

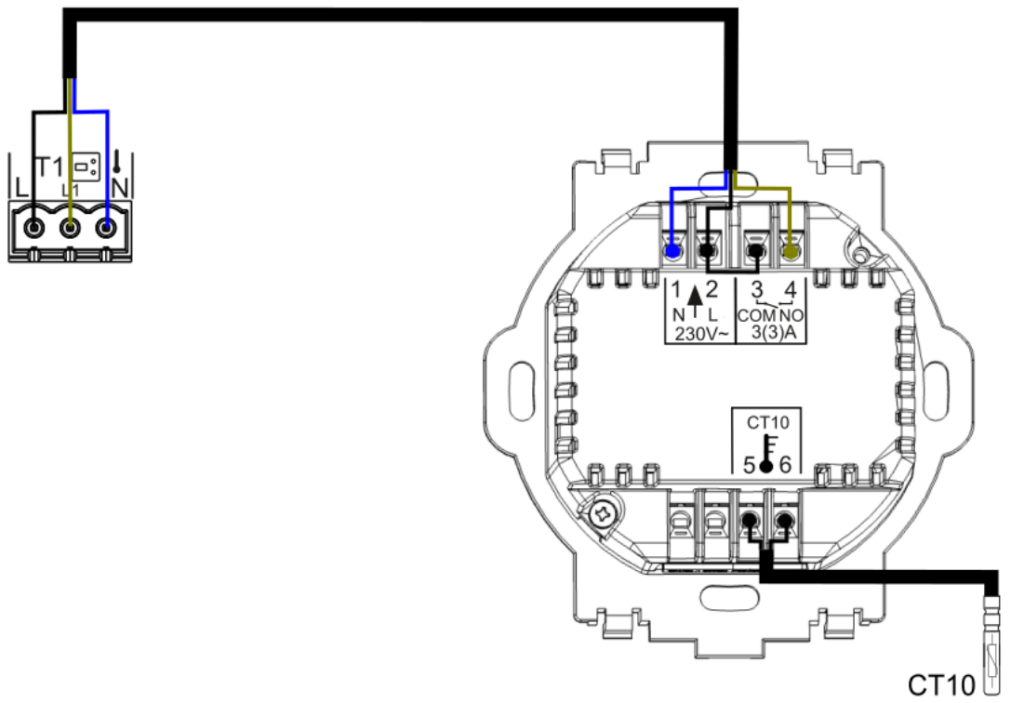

Poniżej pokazano przykładowy schemat podłączenia termostatu do gniazda T1 listwy evoFLOOR X dla pierwszej strefy grzewczej oraz podłączenie dodatkowego czujnika temperatury podłogi. Podłączenie czujnika temperatury podłogi jest opcjonalne.

Podłączenie termostatu obiegu grzewczego.

Uwaga: Czujnik temperatury podłogi CT10 należy umieścić w peszlu ochronnym, w górnej warstwie wylewki, pomiędzy przewodami grzewczymi ok. 1000 mm od ściany i ok. 300 mm od krawędzi ogrzewanego obszaru oraz z dala od źródła ciepła. Zaleca się użycie rurki ochronnej i wypełnienie jej silikonem, aby zapobiec wilgoci.

podłączenie styku źródła
ciepła oraz pompy

  • Dla pompy obiegowej rozdzielacza oraz zasilania 230 VAC zachowaj połączenie przewodów: L – żyła brązowa, N – żyła niebieska, PE – żyła żółto-zielona.

  • Połączenie styku źródła ciepła i pompy obiegowej wymagają zastosowania dodatkowego zabezpieczenia prądowego w postaci bezpiecznika F2, F3 o dobranej obciążalności.

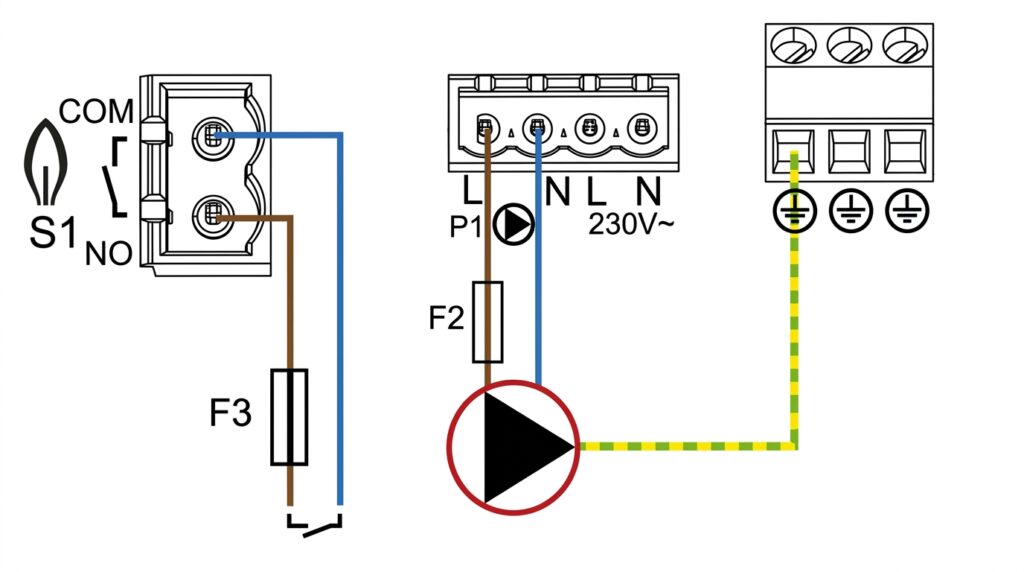

Podłączenie styku źródła ciepła oraz pompy obiegowej.

podłączenie
zasilania listwy

uwaga: zachowaj połączenie przewodu L – żyła brązowa, N – żyła niebieska, PE – żyła żółto-niebieska.

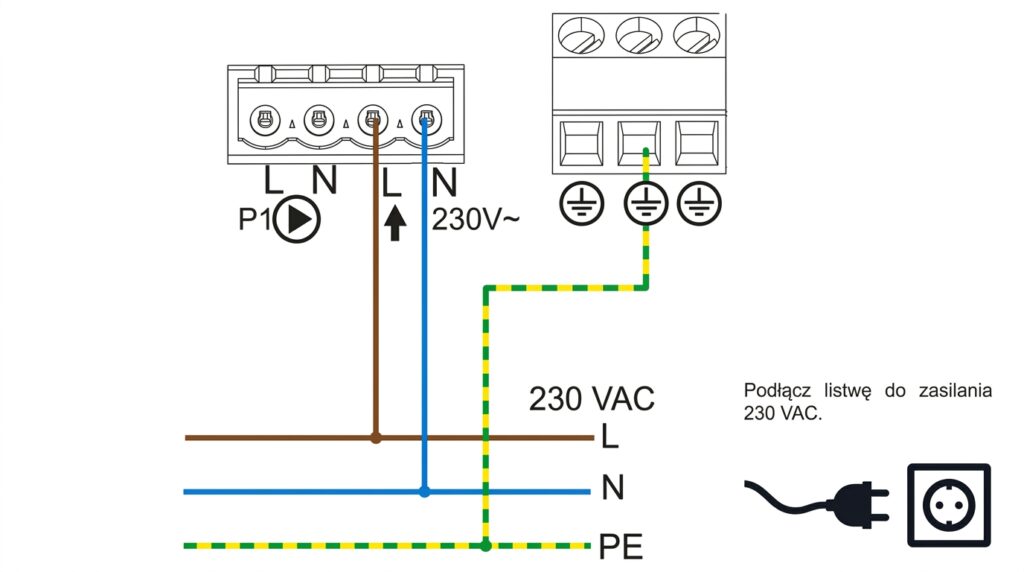

Podłączenie zasilania 230 VAC.
