montaż
urządzenia
montaż regulatora

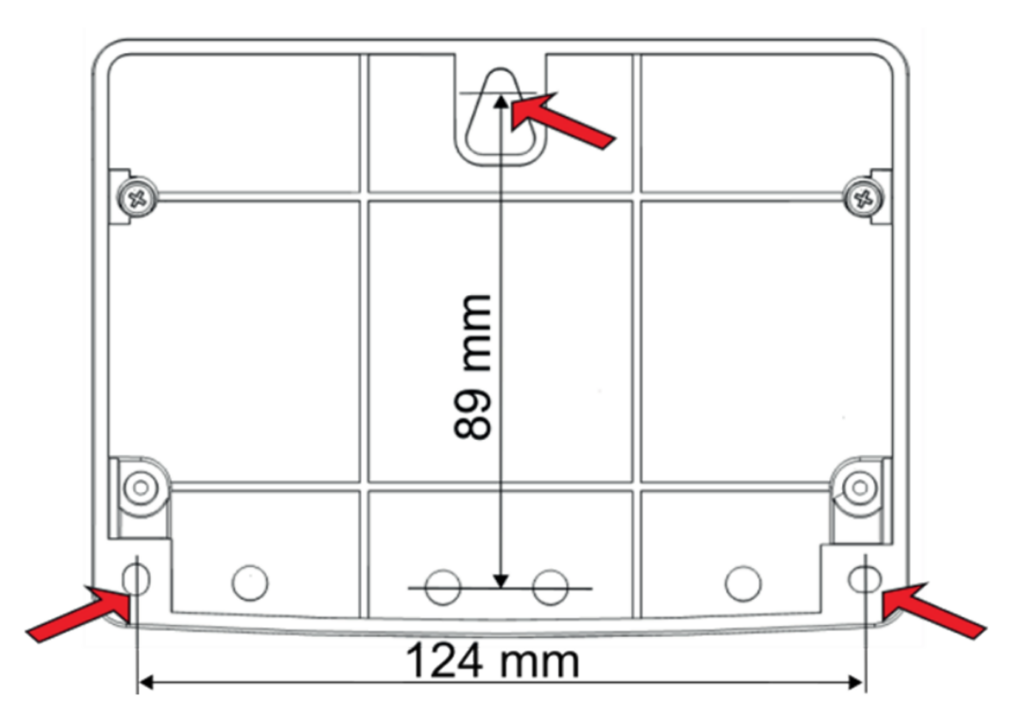

Obudowę należy przykręcić do płaskiej powierzchni montażowej z wykorzystaniem wkrętów Ø3 mm.

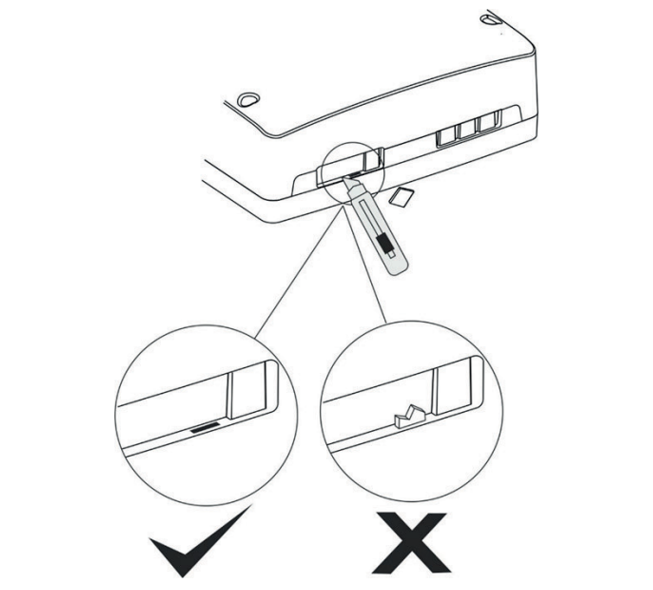

W razie potrzeby wyciąć zaślepki przewodów. Usunąć ostre krawędzie powstałe po wycięciu zaślepek.
montaż czujnika temperatury zewnętrznej (T1)

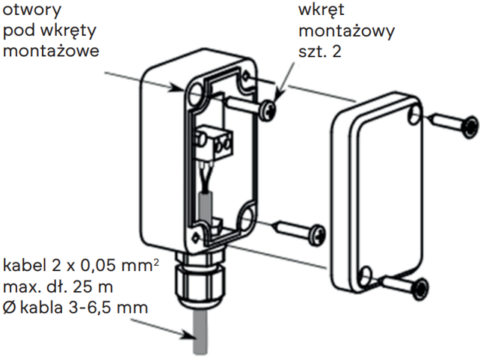

Czujnik T1 należy zamocować na nienasłonecznionej ścianie, w miejscu zadaszonym, na wysokości co najmniej 2 m powyżej gruntu oraz co najmniej 1,5 m od okien, kominów i innych źródeł ciepła.

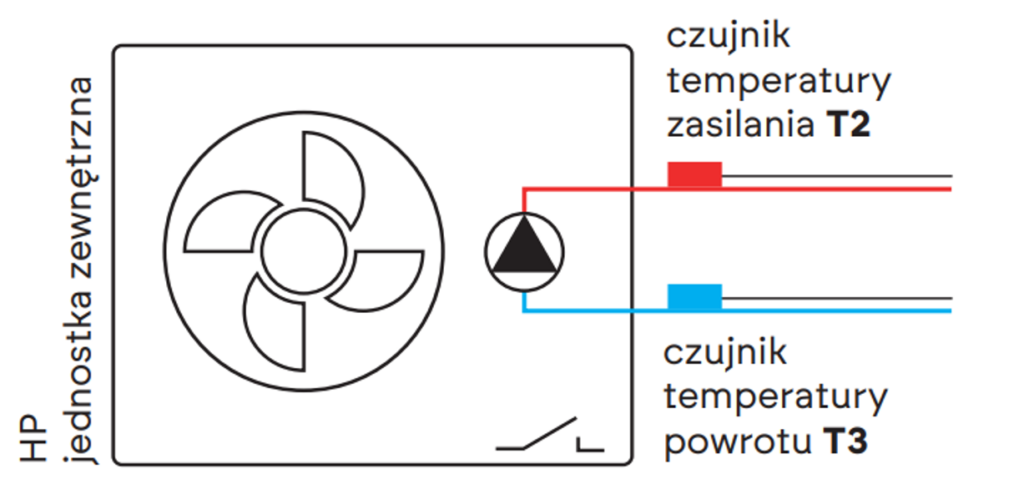

montaż czujnika temperatury zasilania (T2) i powrotu (T3)
T2 – czujnik zasilania należy przymocować (przylgowo, np. opaską zaciskową z tworzywa) do rury zasilającej, wychodzącej z pompy ciepła.
T3 – czujnik powrotu należy przymocować (przylgowo, np. opaską zaciskową z tworzywa) do rury powrotu, wchodzącej do pompy ciepła.

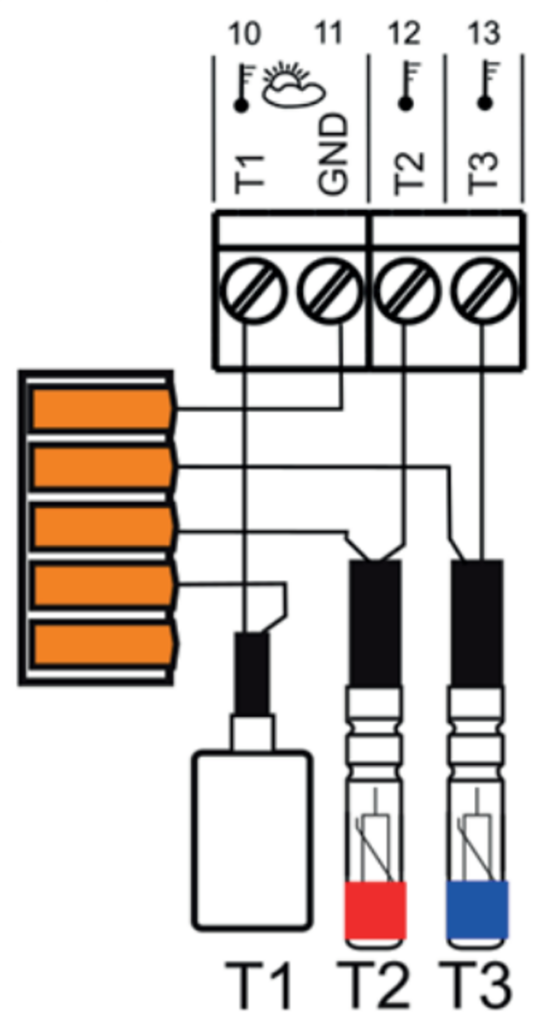

podłączenie czujników do evoSYNC
W celu łatwego podłączenia pod wspólny zacisk GND regulatora żył przewodów zaleca się stosowanie złączki ze składu regulatora.
uwaga: polaryzacja podłączenia żył przewodów czujników do regulatora nie ma znaczenia
podłączenie
pompy ciepła Midea

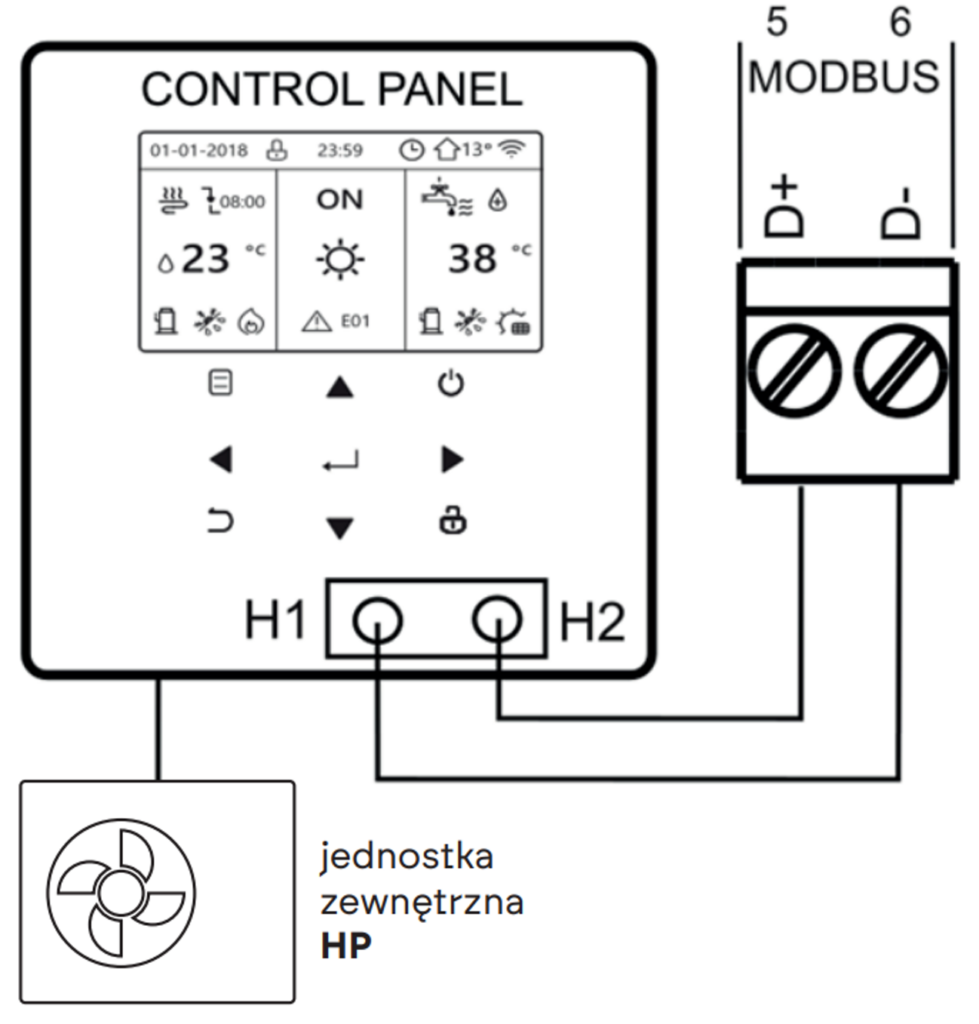

Do podłączenia pompy ciepła należy użyć przewodu 2-żyłowego ze składu regulatora.
uwaga: Zachowaj połączenie (H1 ↔ D-), (H2 ↔ D+).
podłączenie
pompy ciepła GREE

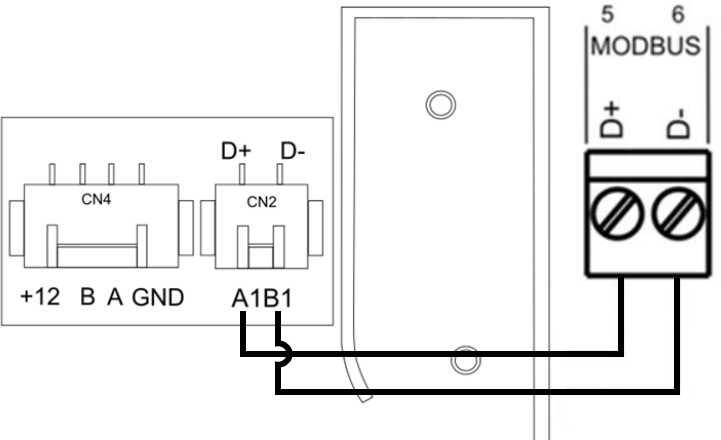

Do poprawnego połączenia regulatora evoSYNC z pompą ciepła Gree wymagany jest przewodowy panel operatorski Gree. Użyj 2 żyłowego przewodu dołączonego zestawu i połącz odpowiednio złącza A1 (D+) i B1 (D-) jak na rysunku:
podłączenie kotła gazowego
Podłączenie jest wymagane jeśli kocioł gazowy nie jest podłączony do pompy ciepła.

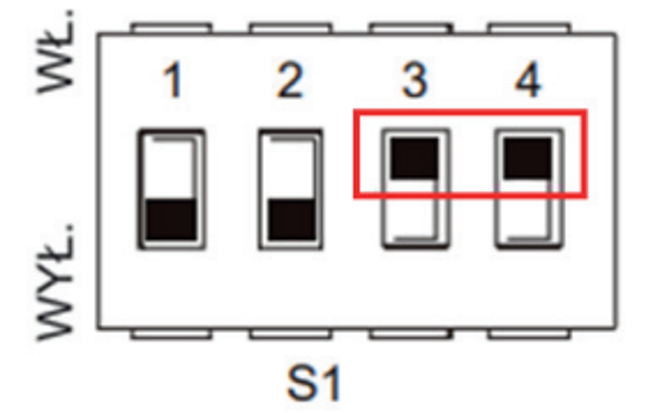

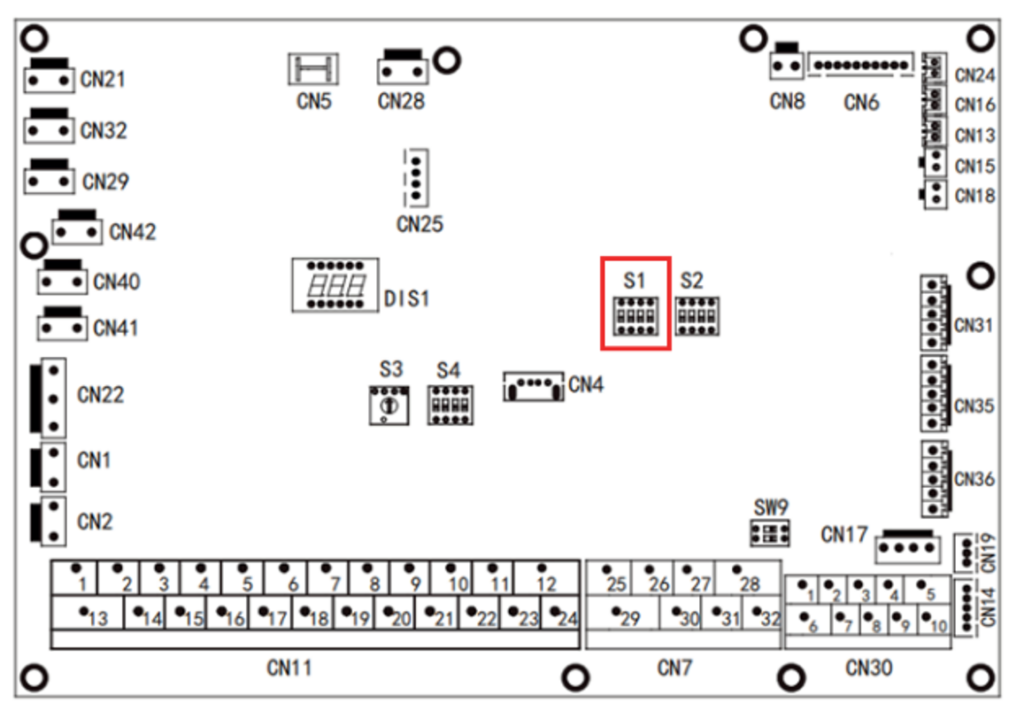

Należy skonfigurować grupę przełączników S1 na płycie głównej pompy ciepła. Przełączniki 1 i 2 powinny być w pozycji OFF, a przełączniki 3 i 4 w pozycji ON. Jeśli zmieniamy położenie przełączników przy zasilanej jednostce zewnętrznej należy zresetować zasilanie jednostki.
Następnie należy wybrać odpowiednią funkcję AHS poprzez panel Midea. W tym celu wchodzimy do menu serwisowego sterownika i przechodzimy do podmenu Other heating source (Inne źródło ciepła) i szukamy pozycji AHS function (Funkcja AHS). Aby AHS mógł pracować, wybieramy jedną z opcji:
-
CO
-
CO+CWU
uwaga: Temperatura na kotle powinna być ustawiona odpowiednio wysoko, aby pompa ciepła mogła nagrzać zasobniki do zadanej temperatury. Zaleca się ustawienie na kotle temperatury równej lub wyższej od najwyższej zadanej na pompie ciepła.
monoblok

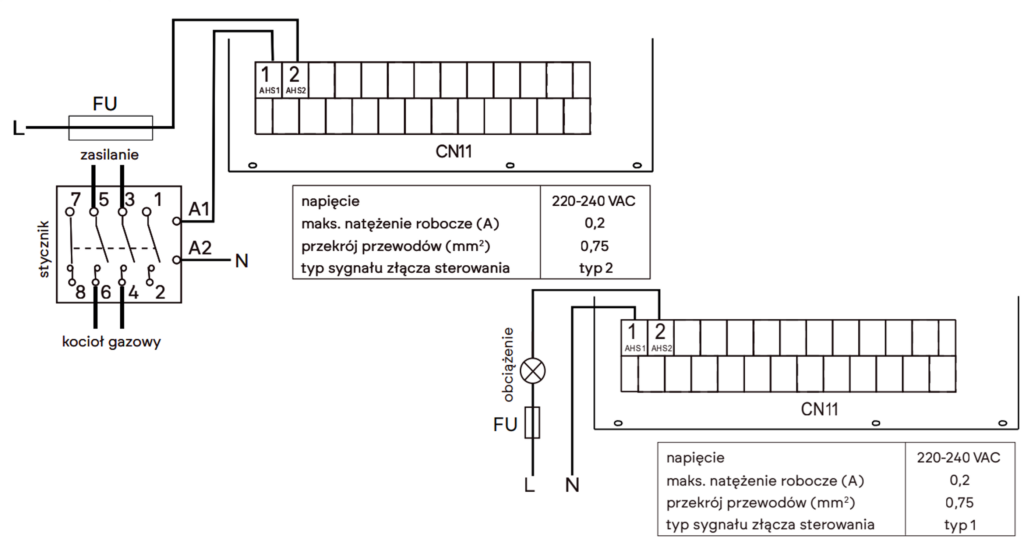

Wejście stykowe kotła gazowego połączyć przewodem z zaciskami (1 ↔ AHS1), (2 ↔ AHS2) na płycie w pompie ciepła. Informacje dotyczące sterowania dodatkowym źródłem ciepła:
split

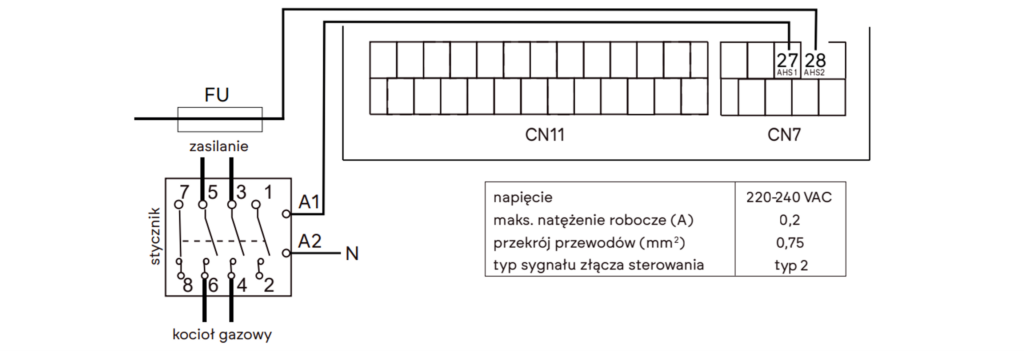

Wejście stykowe kotła gazowego połączyć przewodem z zaciskami (27 ↔ AHS1), (28 ↔ AHS2) na płycie w pompie ciepła. Informacje dotyczące sterowania dodatkowym źródłem ciepła:
podłączenie licznika energii elektrycznej
Licznik należy zamontować na przewodzie zasilania elektrycznego pompy ciepła.
evoMETER MOD 3F

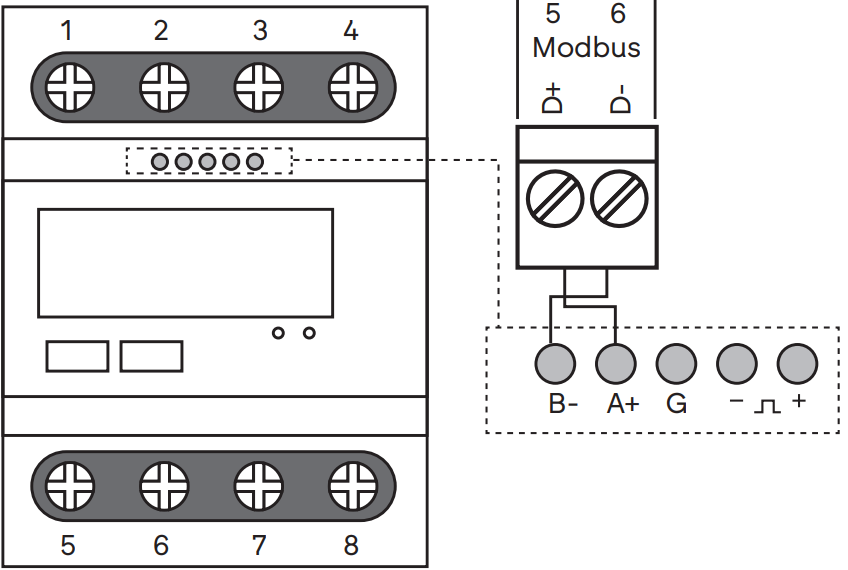

uwaga: Przy łączeniu licznika do zacisków 5-6 regulatora zachowaj połączenie sygnałów (B ↔ D+), (A ↔ D-)
uwaga: Należy zmienić adres Modbus licznika:
-
Wciśnij przycisk
/ Enter licznika na 3 sekundy -
Wprowadź hasło serwisowe “PAS1000”
-
Następnie przyciskiem
wybierz menu “Add 001” -
Ustaw adres na “Add 002”
-
Zatwierdź przytrzymując przycisk
przez 3 sekundy.
evoMETER IMP 1F
uwaga:

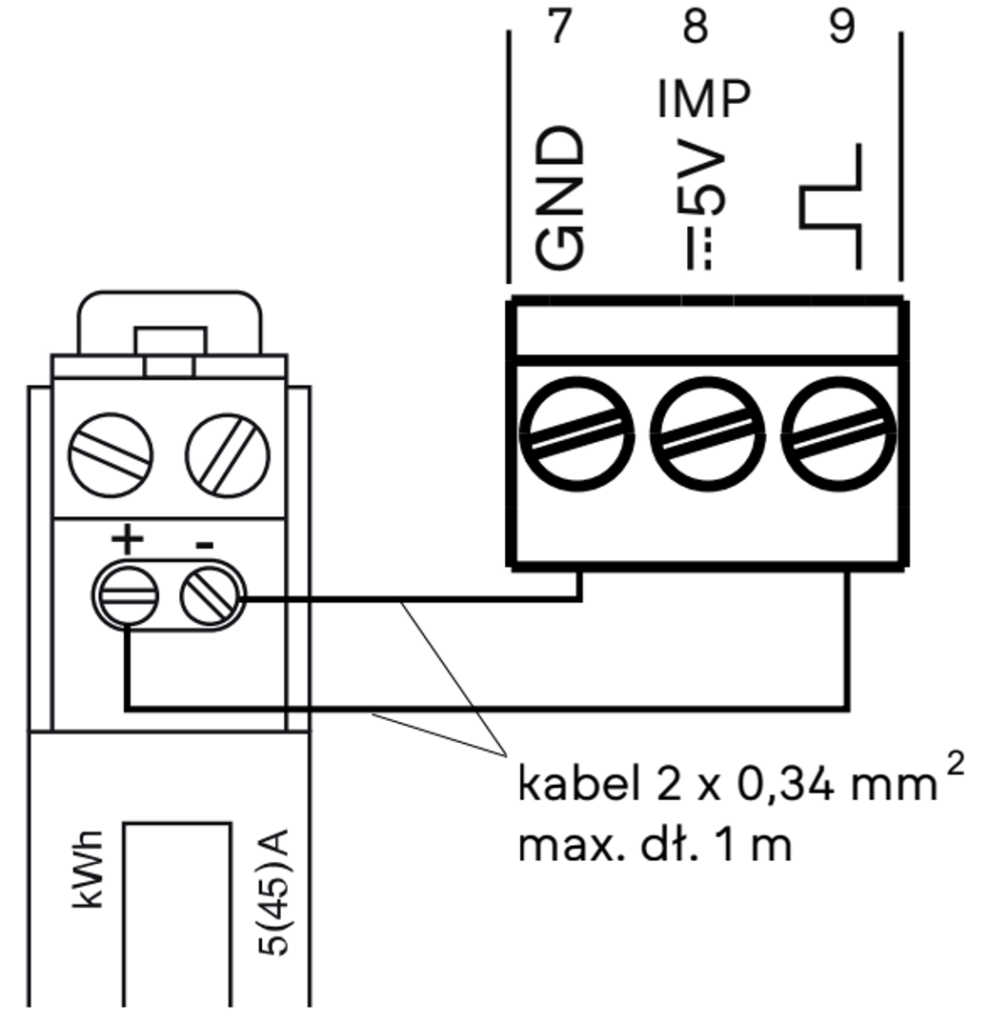

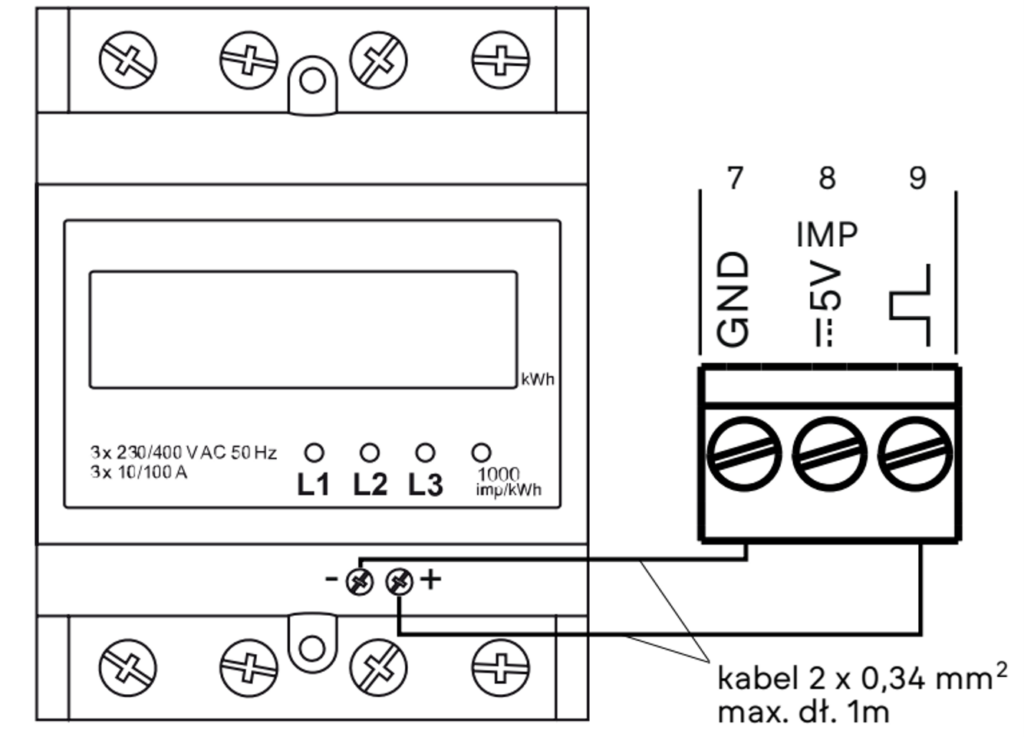

Przy łączeniu licznika do zacisków 7, 9 regulatora zachowaj połączenie sygnałów
(+ ↔ wyjście nr 9) ,
(- ↔ GND).
ecoMETER IMP 3F
uwaga: Przy łączeniu licznika do zacisków 7, 9 regulatora zachowaj połączenie sygnałów (+ ↔ wyjście nr 9 ) ,
(- ↔ GND).
podłączenie inwertera
Do prawidłowego działania systemu potrzebny będzie także kompatybilny z falownikiem licznik energii. Instrukcja montażu jest zawarta w instrukcji producenta falownika.
Należy pamiętać o prawidłowych ustawieniach komunikacji Modbus falownika. Szczegółowe opisy zostały umieszczone w sekcjach instalacji dot. specyficznych falowników.
podłączenie inwertera Foxess

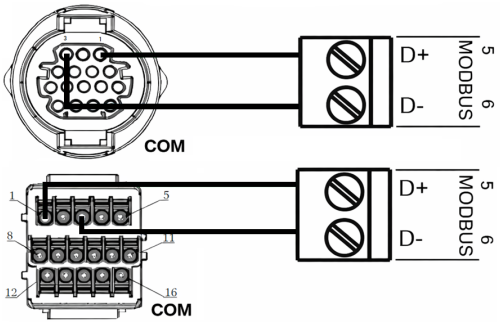

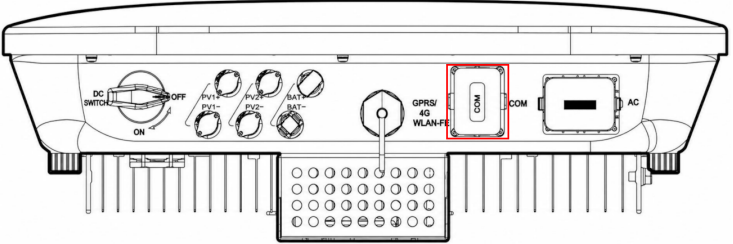

Podłącz evoSYNC do złącza COM (L) w falowniku.

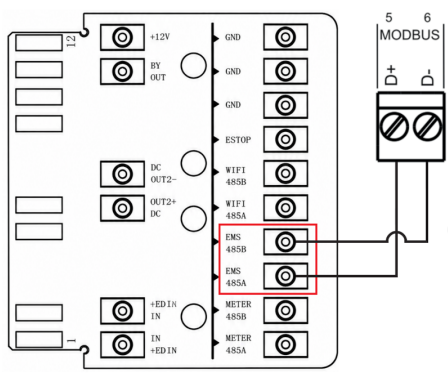

EMS 485A ↔ MODBUS D+
EMS 485B ↔ MODBUS D-
Adres Modbus falownika ustawia się w jego menu: Settings → Communication → RS485 → Device ID.
podłączenie inwertera Sofar
Podłącz evoSYNC do złącza COM w falowniku.

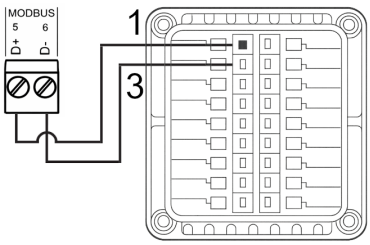

PIN1 ↔ MODBUS D+
PIN3 ↔ MODBUS D-
podłączenie inwertera Solax

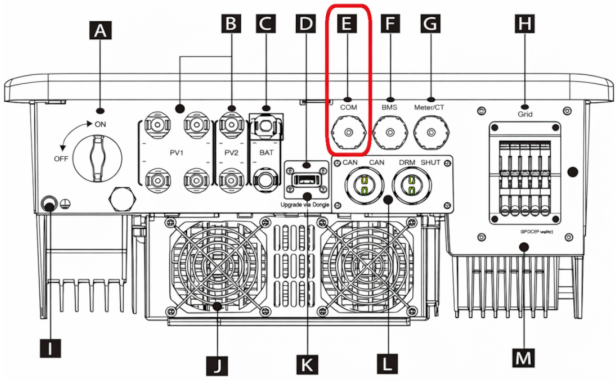

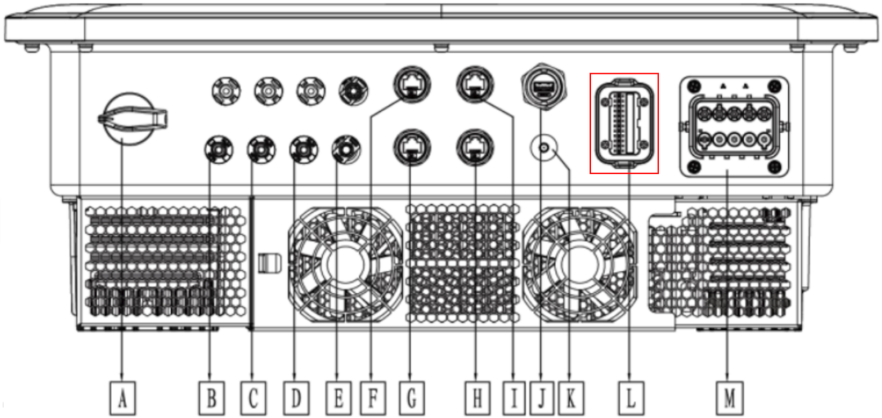

Podłącz evoSYNC do złącza COM (E) w falowniku.
PIN4 RJ45 ↔ MODBUS D+
PIN5 RJ45 ↔ MODBUS D-
podłączenie inwertera Huawei
Do podłączenia evoSYNC wymagane jest odłączenie Smart Dongle oraz SmartLogger. Podłącz evoSYNC do złącza COM.
PIN1 ↔ MODBUS D+
PIN3 ↔ MODBUS D-
Po założeniu konta i zalogowaniu się do aplikacji użytkownik musi połączyć się z siecią Wi-Fi falownika. Domyślne hasło to “Changeme”. Jeżeli hasło jest inne, powinno znajdować się na obudowie falownika. Jeżeli jednak okaże się, że otwarcie ustawień jest niemożliwe, należy wykonać resetowanie hasła zgodnie z rozdziałem “C” instrukcji producenta falownika.

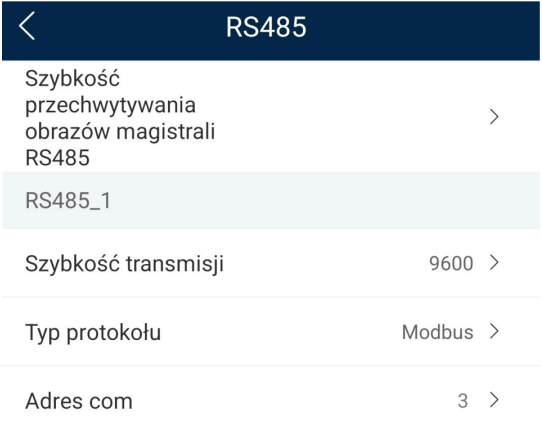

Należy upewnić się, że adres jest zgodny z zadeklarowanym w evoNET Cloud. Szybkość transmisji musi być ustawiona na “9600”, a typ protokołu na “Modbus”

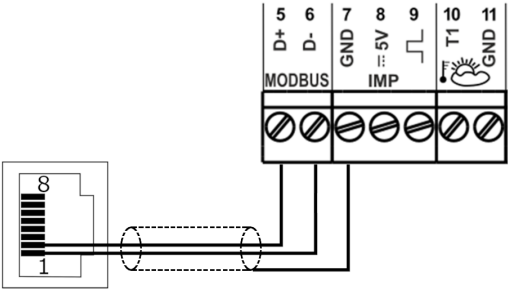

podłączenie inwertera Deye

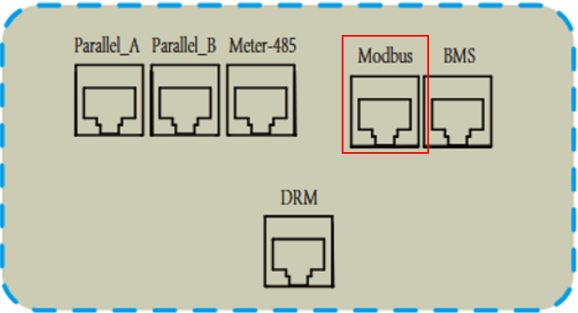

Podłącz evoSYNC do złącza Modbus.
PIN2 RJ45 ↔ MODBUS D+
PIN1 RJ45 ↔ MODBUS D-
Ekran przewodu ↔ “GND”
podłączenie zasilania

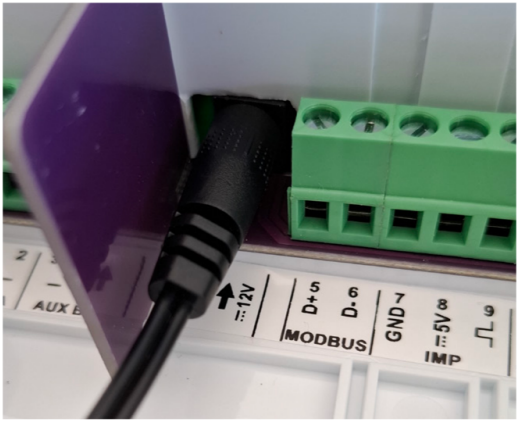

Podłącz wtyczkę zasilacza sieciowego do gniazda regulatora.
