Asystent
konfiguracji urządzenia

przełączanie
w tryb BT

Wybierz przycisk BT, który znajduje się na dole po prawej stronie.

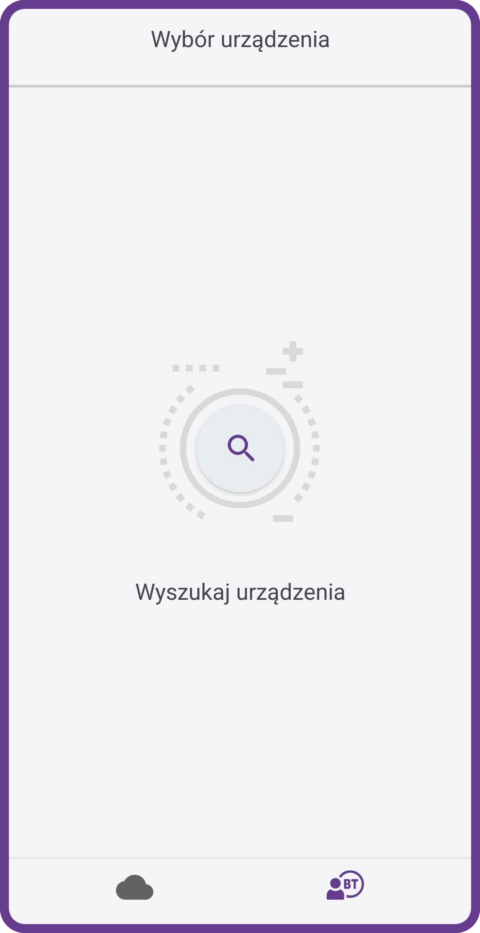

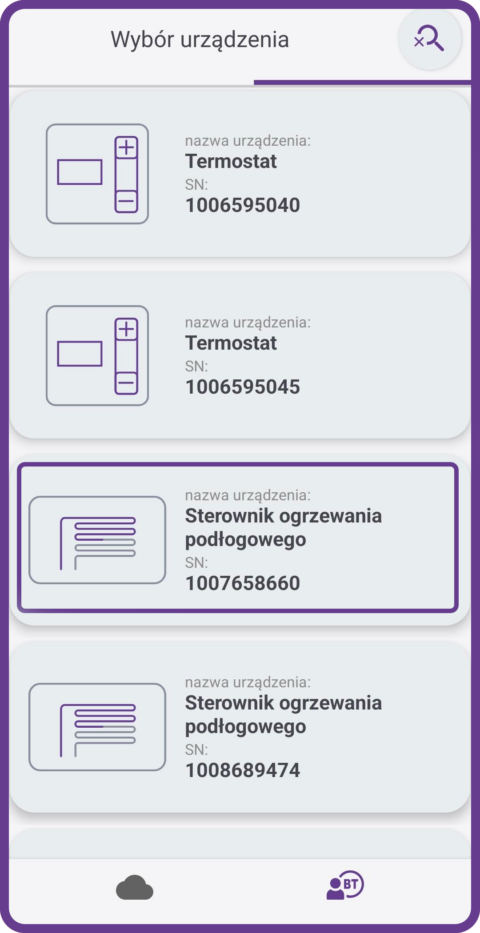

W celu wyszukiwania urządzeń kliknij przycisk lupy na środku, a następnie wybierz z listy “Sterownik ogrzewania podłogowego” o numerze SN takim jak na listwie.

asystent
konfiguracji układu

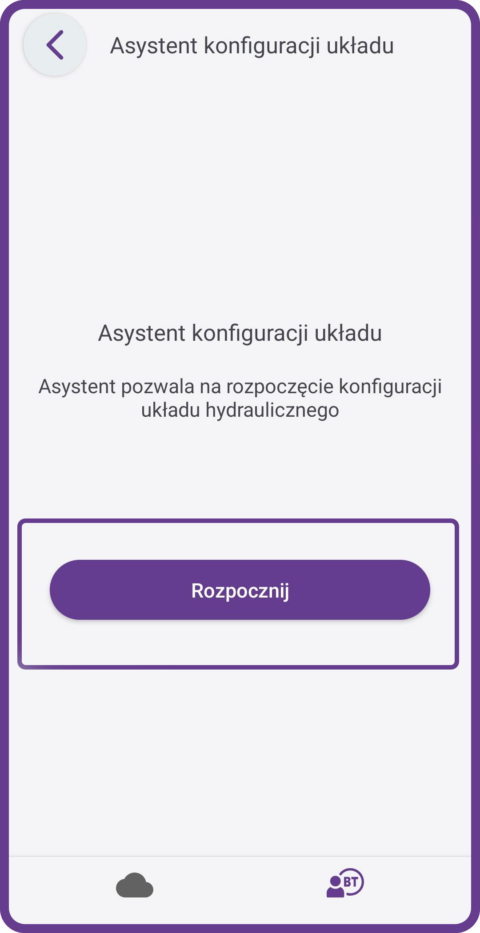

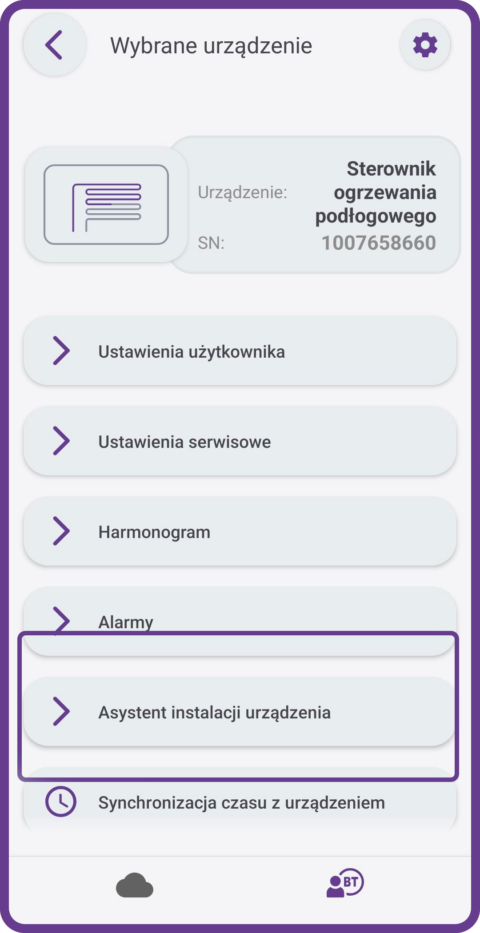

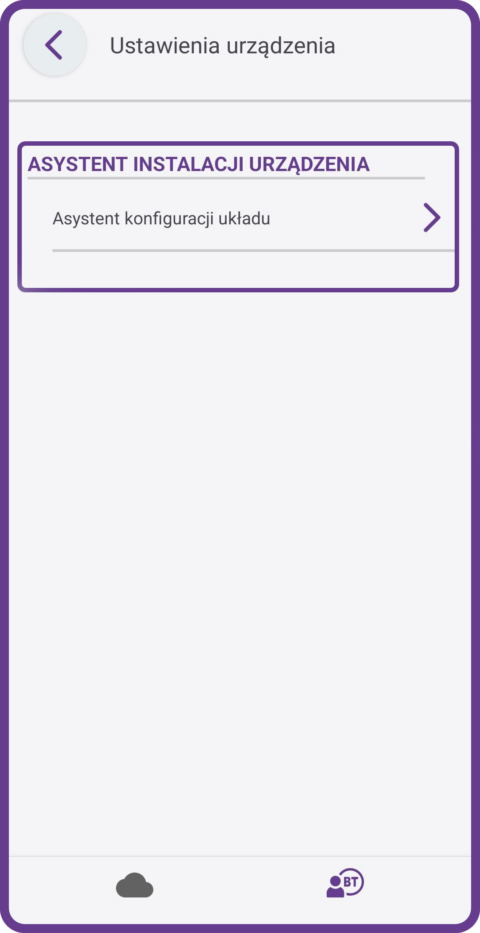

Po otwarciu menu głównego listwy przejdź do zakładki “Asystent instalacji urządzenia”, następnie kliknij na opcję “Asystent konfiguracji układu” i “Rozpocznij”.

ustawienia fabryczne
i rozpoczęcie konfiguracji

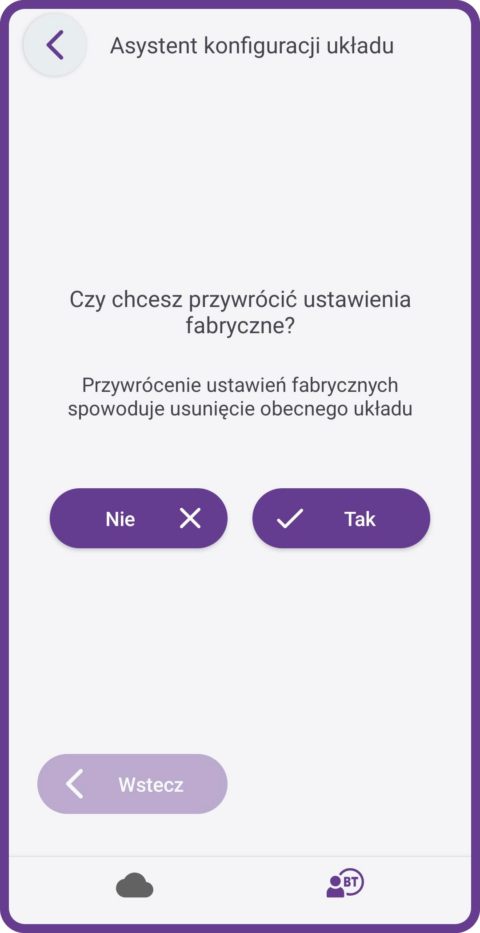

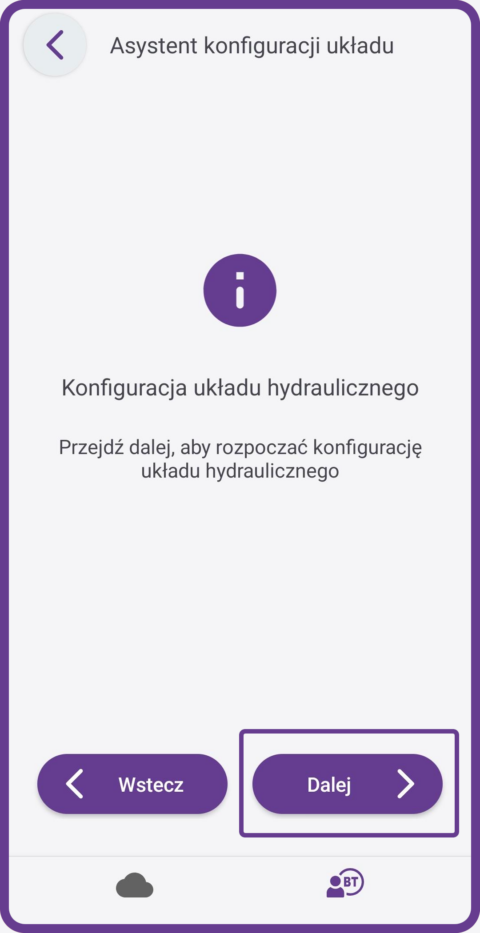

Po uruchomieniu asystenta ten zapyta o przywrócenie ustawień fabrycznych. Wybierz TAK, jeżeli chcesz przywrócić ustawienia fabryczne (zalecane w przypadku pierwszej instalacji bądź problemów z konfiguracją). Wybierz NIE, jeżeli chcesz tylko zmienić parametry pracy.

konfiguracja
stref

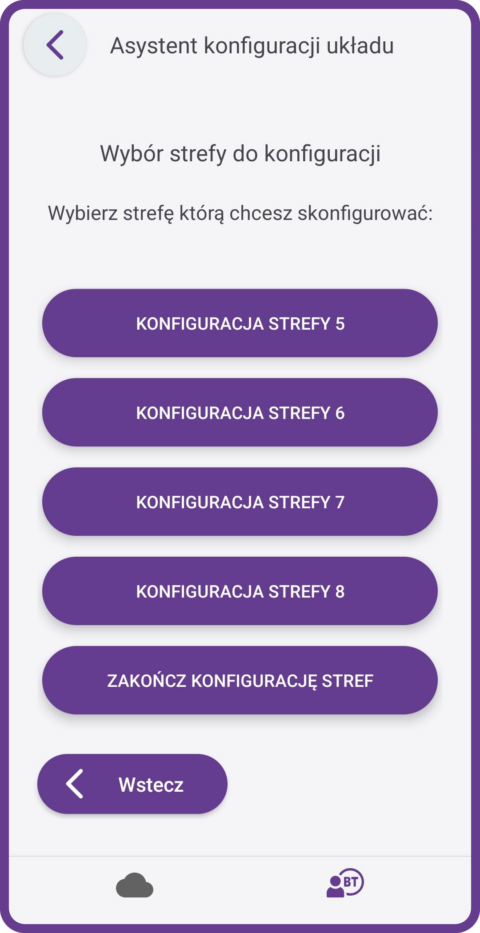

Na ekranie zostanie wyświetlona lista konfiguracji stref. Kliknij na wybraną strefę, aby ją skonfigurować. Kliknięcie “Zakończ konfigurację stref” przechodzi do podsumowania.

konfiguracja
strefy

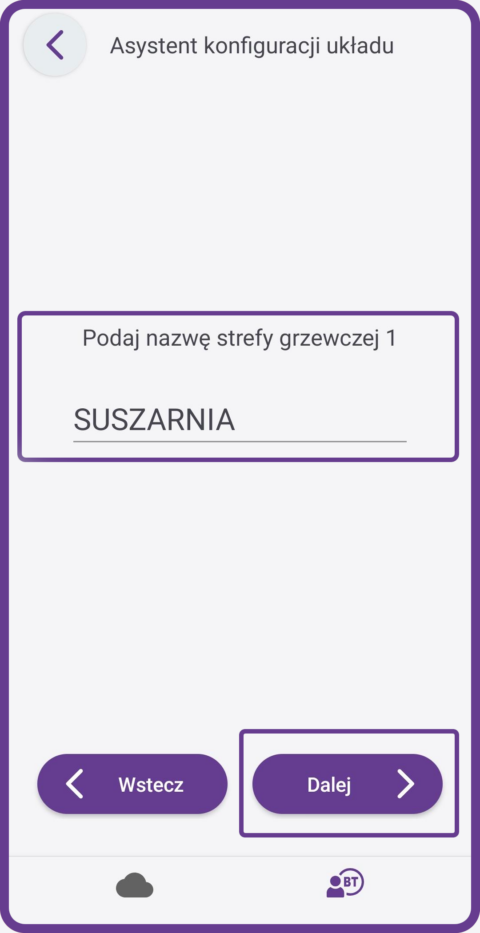

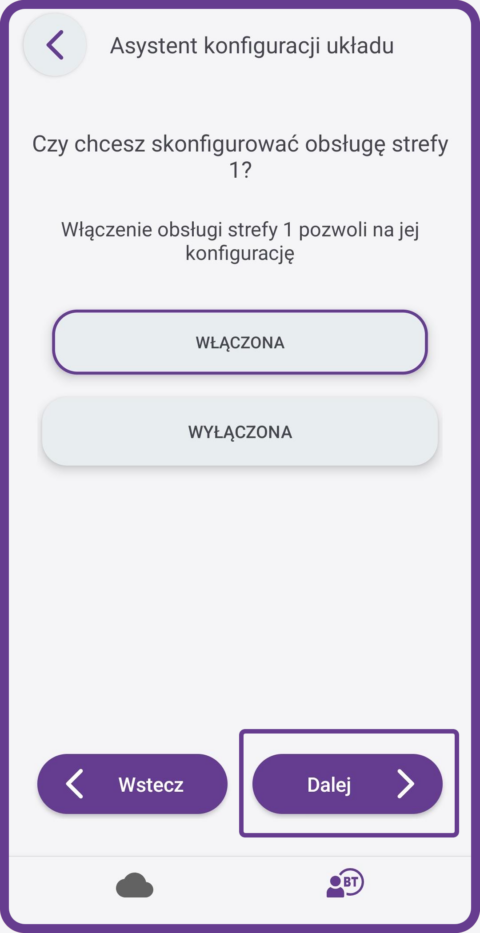

Po przejściu w konfigurację danej strefy włączamy jej obsługę. Następnie należy ustawić jej nazwę.

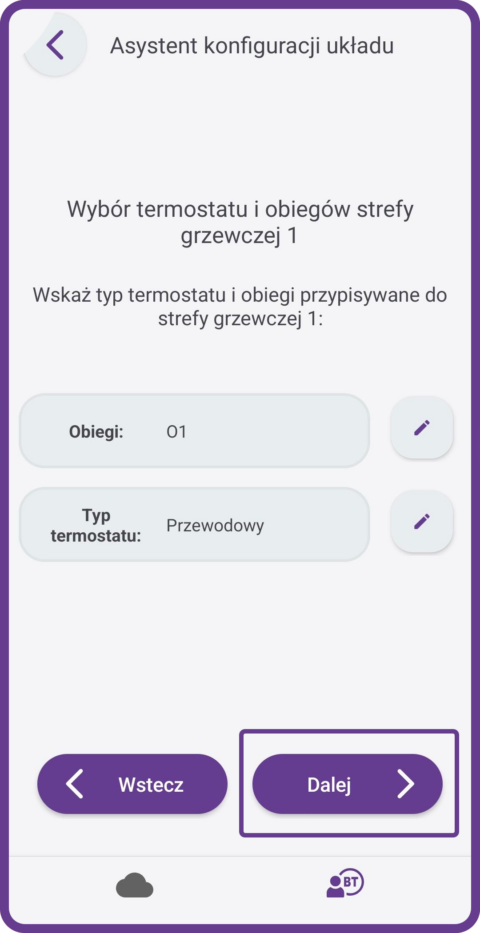

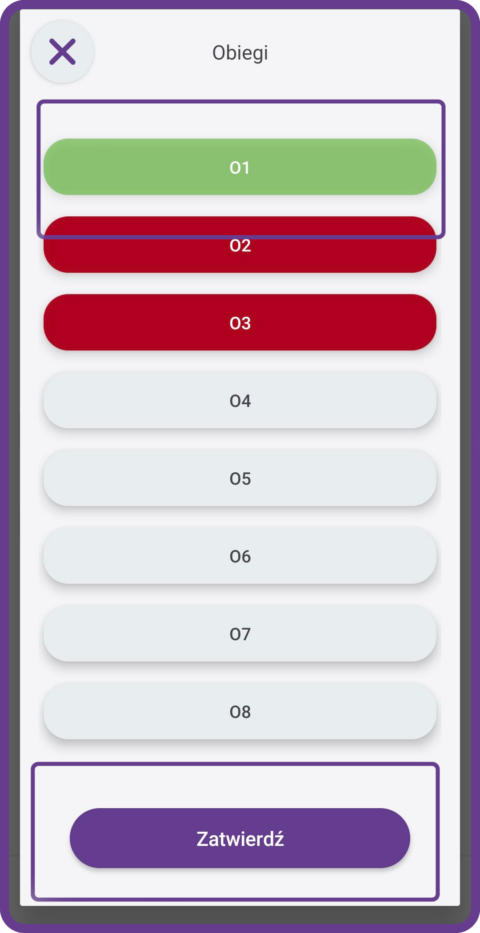

Na następnym ekranie należy wybrać obiegi oraz termostaty danej strefy. Obiegi odpowiadają fizycznym obiegom listwy.

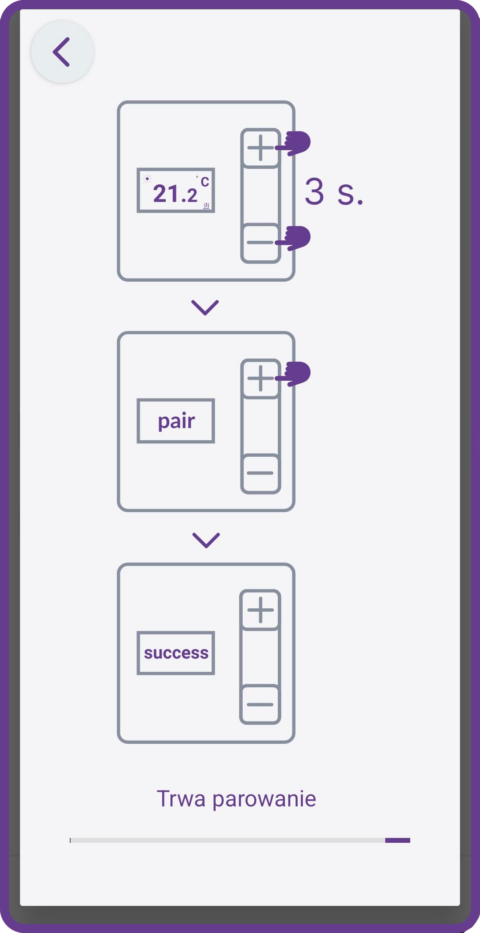

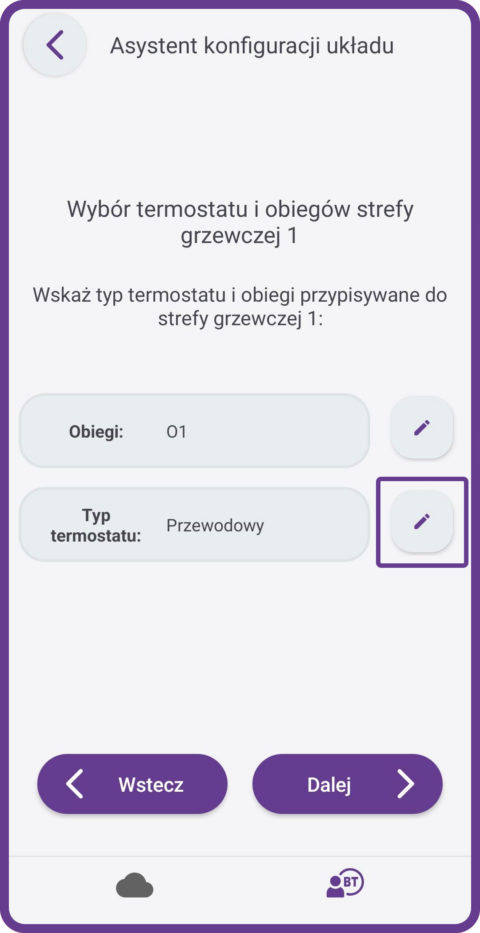

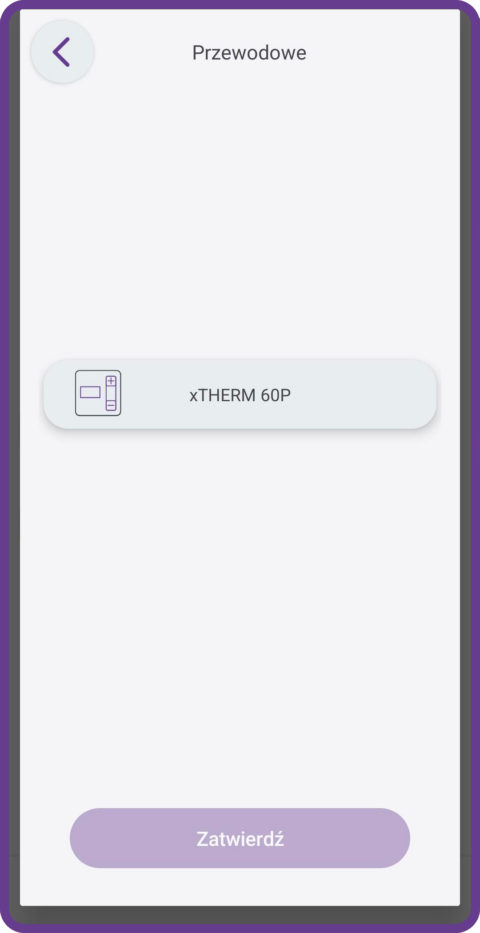

W przypadku parowania termostatów należy kliknąć na przycisk ołówka obok “Typu termostatu” a następnie wybrać typ termostatu i go sparować. Instrukcje parowania dla różnych termostatów różnią się.

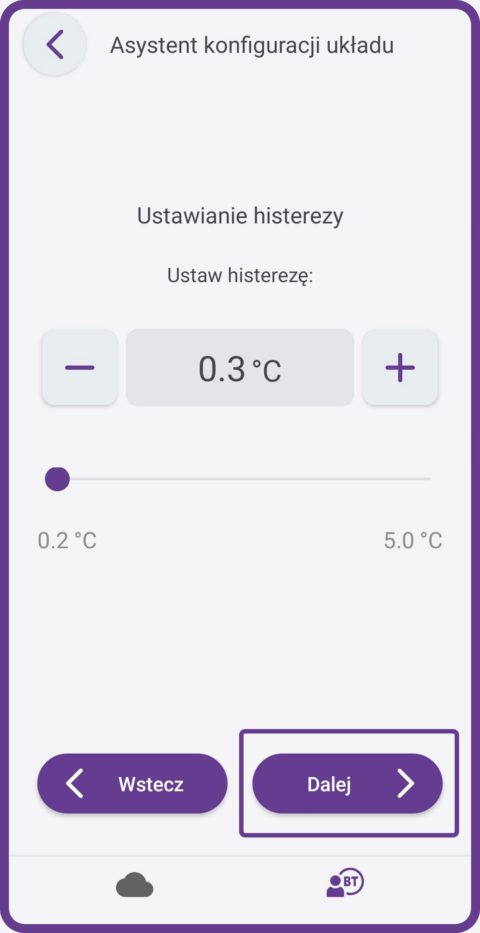

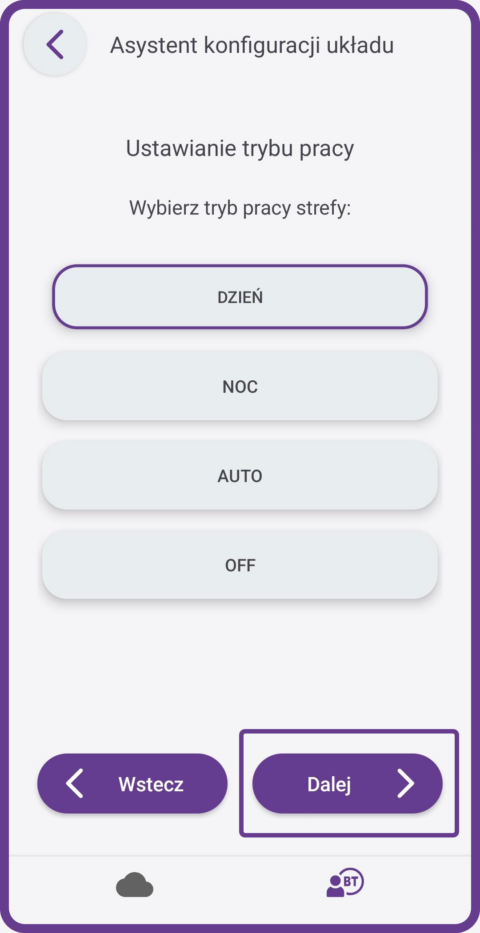

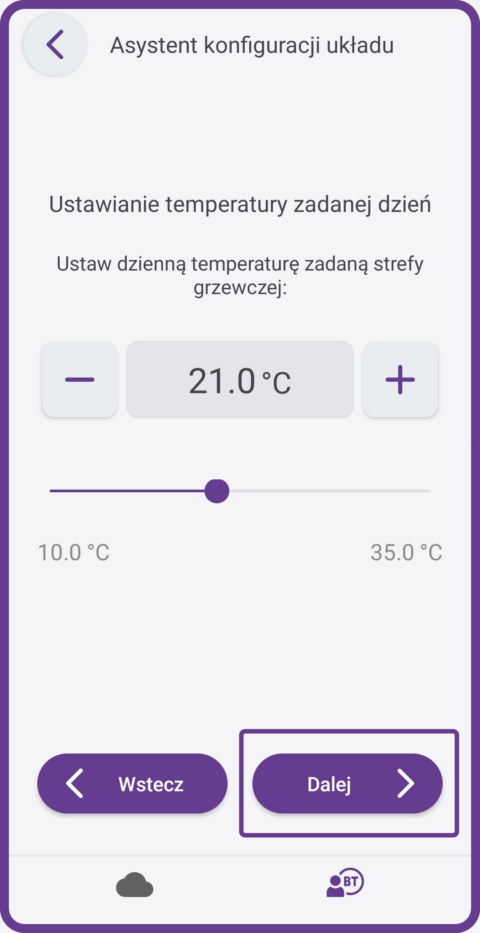

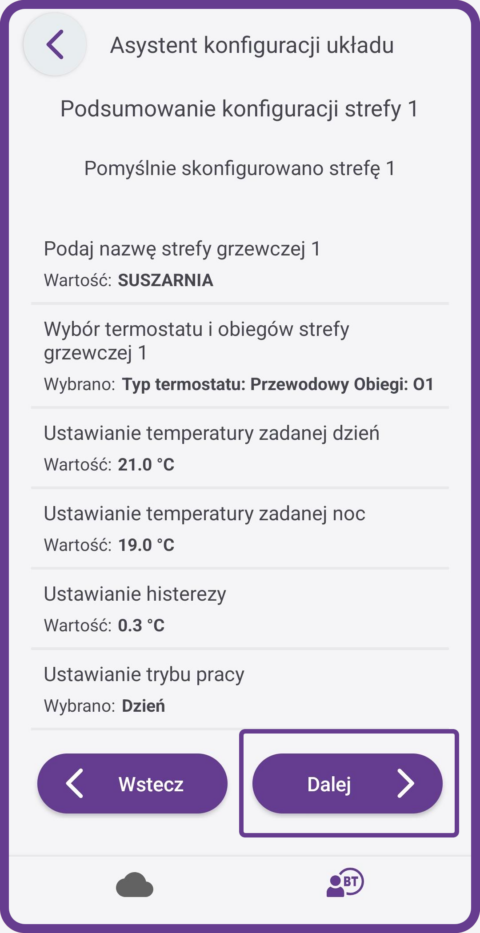

Po ustawieniu przypisanego obiegu oraz termostatu należy ustalić tryb pracy obiegu oraz zadane temperatury.

sprawdzenie
działania układu

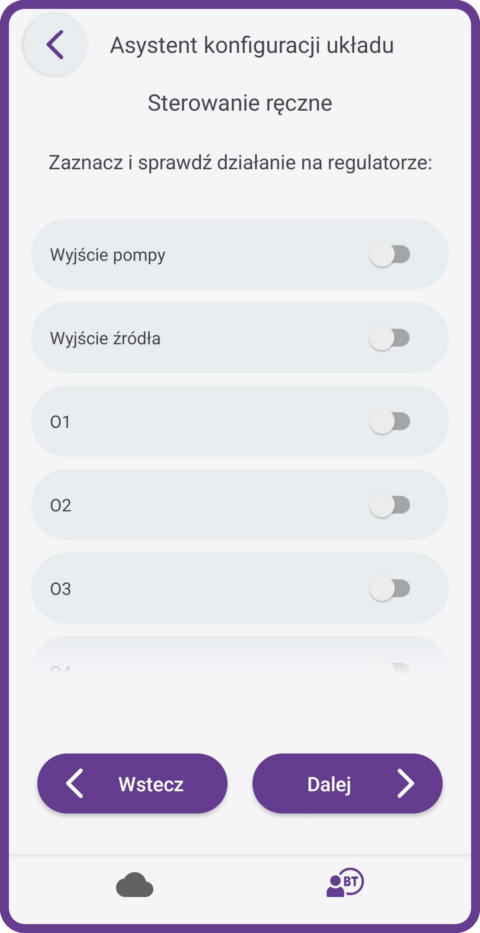

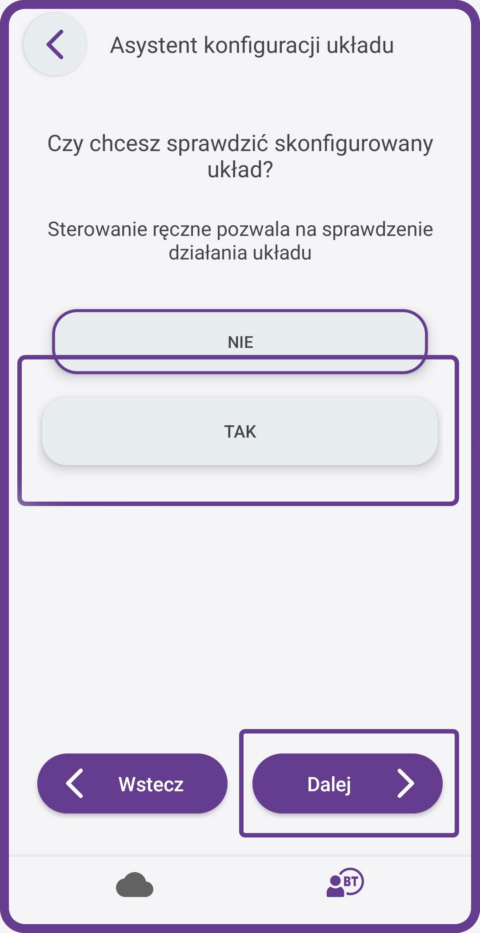

Po skonfigurowaniu wszystkich stref na urządzeniu należy kliknąć na “Zakończ konfigurację stref”. Asystent zapyta czy użytkownik chce sprawdzić skonfigurowany układ. W menu sterowania ręcznego za pomocą suwaka można aktywować dany obieg. Na urządzeniu powinna zapalić się dioda LED sygnalizująca stan danego wyjścia.

koniec pracy
z asystentem

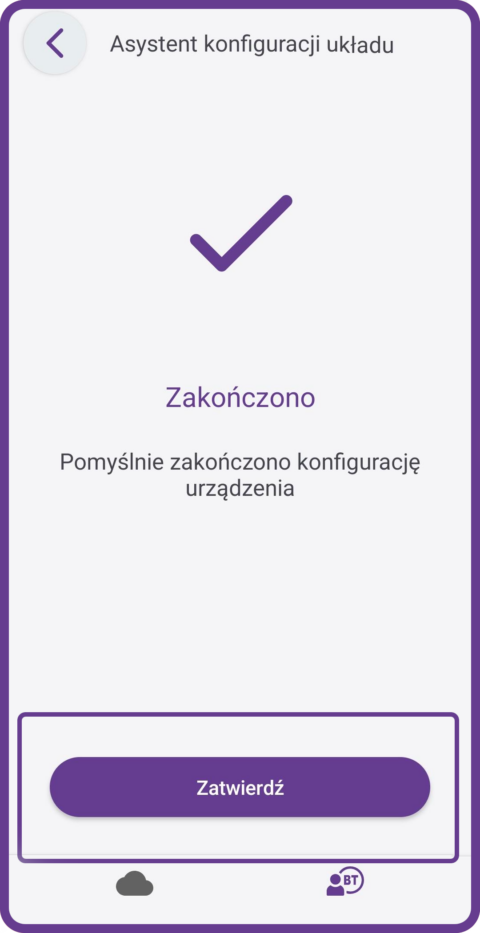

Po sprawdzeniu (bądź nie) poprawności działania listwy za pomocą sterowania ręcznego należy kliknąć dalej. Wyświetlony będzie komunikat o pomyślnym zakończeniu pracy z asystentem. W każdej chwili można uruchomić asystenta konfiguracji stref ponownie w celu wprowadzeniu zmian w ustawieniach stref grzewczych w urządzeniu.
