FAQ

informacje dotyczące
diody LED


	dioda świeci ciągle na zielono	Aktywne połączenie do sieci Wi-Fi 2.4GHz i aktywne połączenie z serwisem internetowym.
	dioda błyska na zielono	Aktywne połączenie do sieci Wi-Fi 2.4GHz i brak połączenia z serwisem internetowym.
	dioda świeci ciągle na niebiesko	Na stałe aktywne jest połączenie przez BT v4.2 pomiędzy modułem a urządzeniem mobilnym.
	dioda błyska na niebiesko	Moduł ma włączony tryb BT v4.2 i jest gotowy do współpracy z urządzeniem mobilnym.
	dioda błyska na żółto	Brak jest połączenia z siecią Wi-Fi 2.4GHz.
	dioda szybko błyska na żółto	Moduł zmienia tryb pracy: BT v4.2/ Wi-Fi 2.4GHz.
	dioda błyska na fioletowo	Moduł jest w trybie parowania nowych urządzeń BT.
	dioda nie świeci	Brak zasilania modułu.
	3x błyska na czerwono 1x błyśnie na zielono	Moduł jest w trybie Wi-Fi 2.4GHz ale nie ma połączenia przewodowego/ transmisji z urządzeniami „Modbus”.
	3x błyska na czerwono 1x błyśnie na niebiesko	Moduł jest w trybie BT v4.2 ale nie ma połączenia przewodowego/ transmisji z urządzeniami „Modbus”.

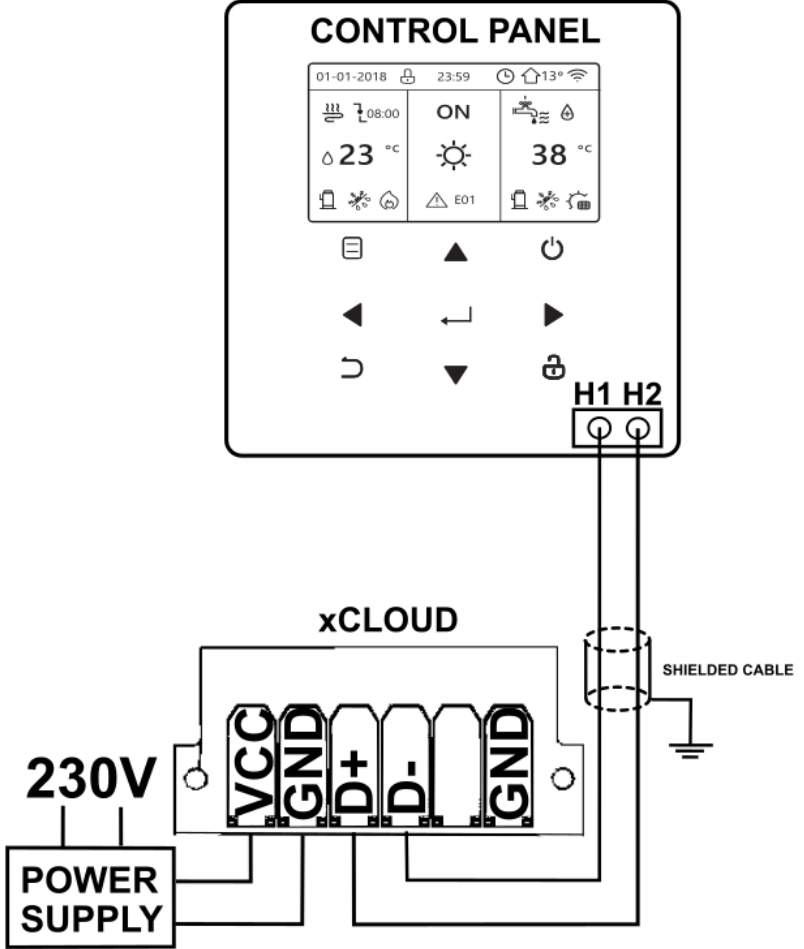

podłączenie
pompy ciepła York/YKF

Przed podłączeniem żył D+, D- należy odłączyć tylną pokrywę zabezpieczającą panel sterujący HMI. Uwaga: po podłączeniu żył koniecznie założyć tylną pokrywę tego panelu

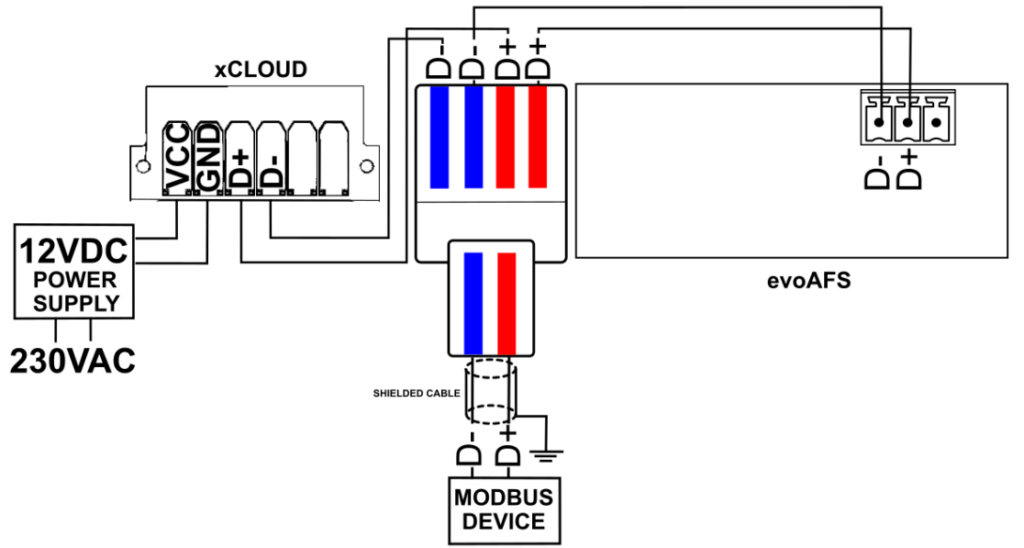

podłączenie systemu
antyzamrożeniowego PLUM evoAFS

Żyły przewodów transmisji modułu xCLOUD, systemu evoAFS i urządzenia „Modbus” (pompa ciepła YORK) można podłączyć np. z wykorzystaniem szybkozłączki kablowej (4+2 zaciski).

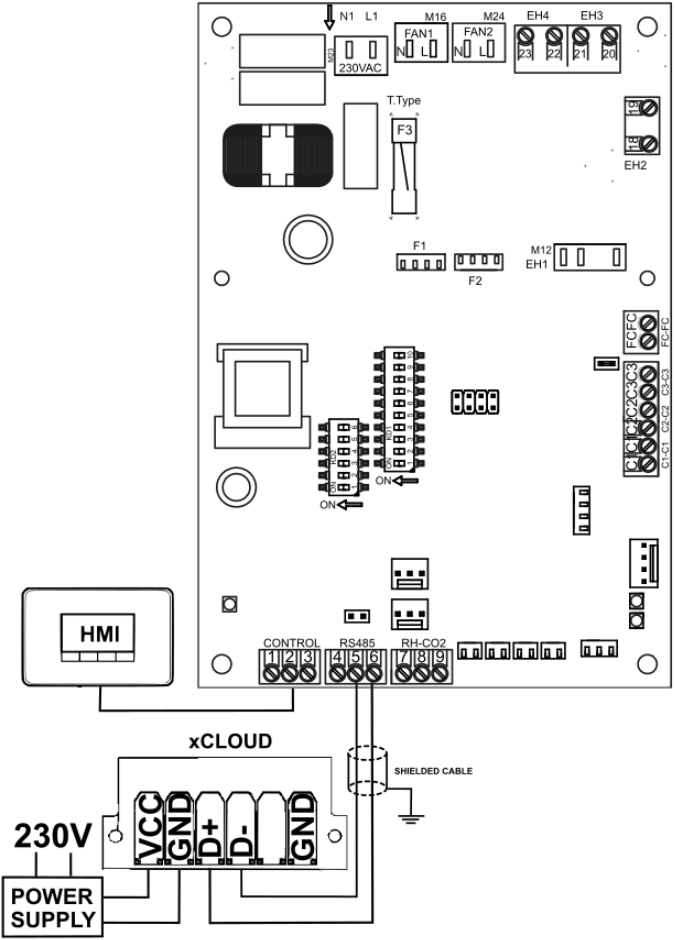

podłączenie centrali
wentylacyjnej YORK YKH

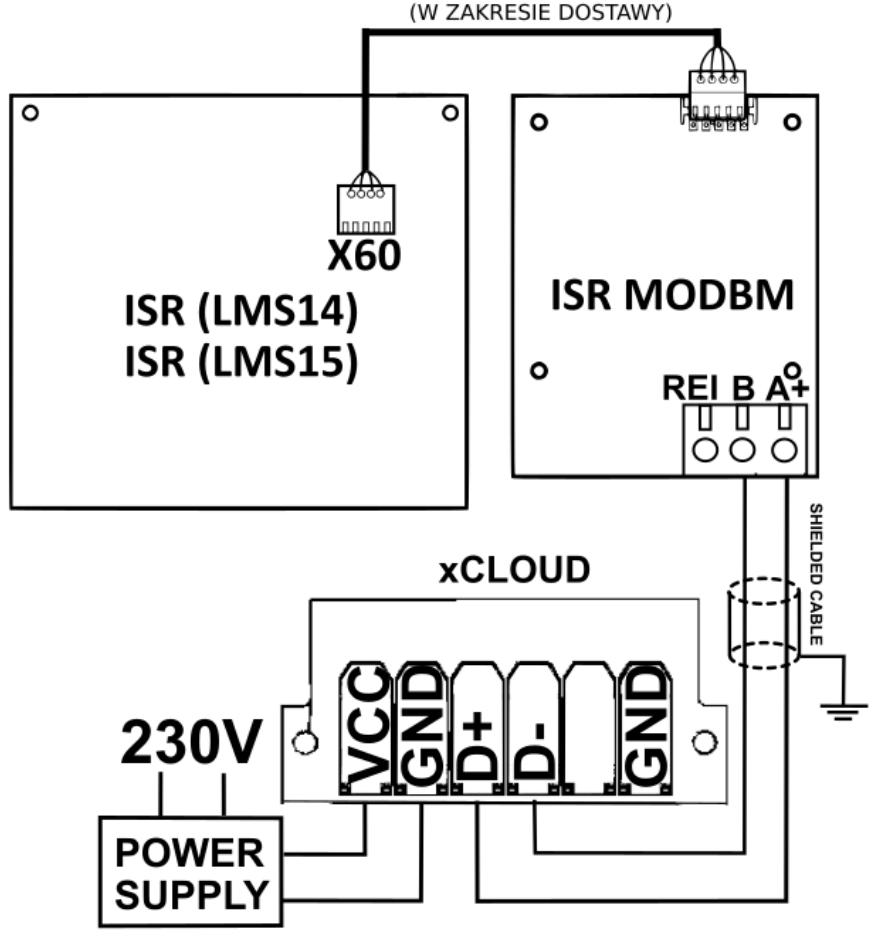

podłączenie kotła
gazowego BROETJE ISR

Moduł xCLOUD możemy zastosować tylko z płytami wyposażonymi w złącze X60.

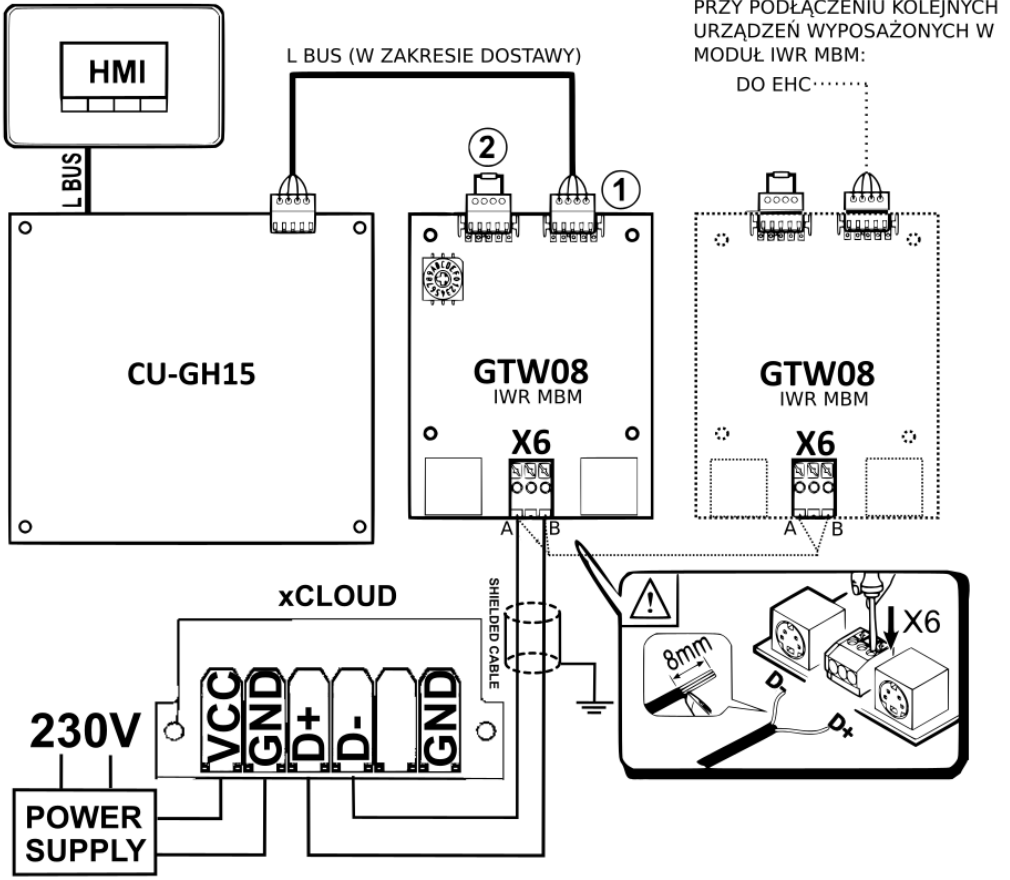

podłączenie kotła
gazowego BROETJE IWR

Uwaga: należy sprawdzić pozycję przełącznika: gdzie pozycja: 1, 2,…F oznacza: 101, 102,…115 adres konieczny do wpisania w aplikacji przy dodawaniu urządzenia „Modbus”. Pozycja przełącznika nie może być ustawiona na „0”!
