montaż
urządzenia

rozbiórka
urządzenia

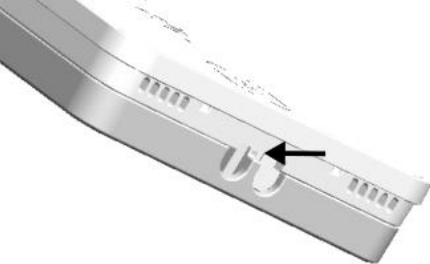

Jeżeli ramka montażowa modułu przymocowana jest do tylnej obudowy modułu (ramka jest przymocowana zatrzaskami), to należy odłączyć ją przez wsunięcie płaskiego elementu np. wkrętaka we wskazaną poniżej szczelinę.

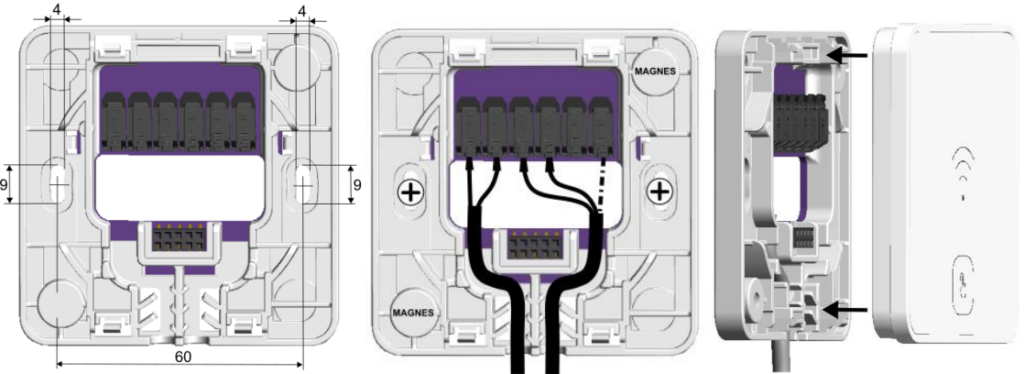

montaż modułu
internetowego

Sposoby montażu:

  • Wywiercić otwory w ścianie i przy pomocy 2 wkrętów przymocować ramkę montażową z zachowaniem jej odpowiedniego położenia w wybranym miejscu ściany.

  • Przy pomocy 2 wkrętów przymocować ramkę montażową z zachowaniem jej odpowiedniego położenia do otworów standardowej puszki instalacyjnej 60 mm.

  • Przymocować do płaskiej, metalowej obudowy urządzenia „Modbus” ramkę montażową z zachowaniem jej odpowiedniego położenia przez wbudowane w ramkę 2 magnesy.

  • Podłączyć do samozacisku modułu żyły przewodu transmisji i zasilania. Przewódy powinny być przeprowadzone przez kortytko kablowe ramki montażowej. Przytwierdzić moduł do ramki montażowej z wykorzystaniem zatrzasków.

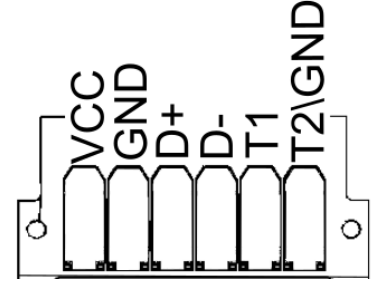

podłączenie
elektryczne

  • VCC – zasilanie +12 V z zewnętrznego zasilacza.

  • GND – masa.

  • D+, D- – transmisja RS485 (Modbus RTU).

  • T2/GND – wyprowadzenie masy dla żyły ekranu przewodu transmisji.

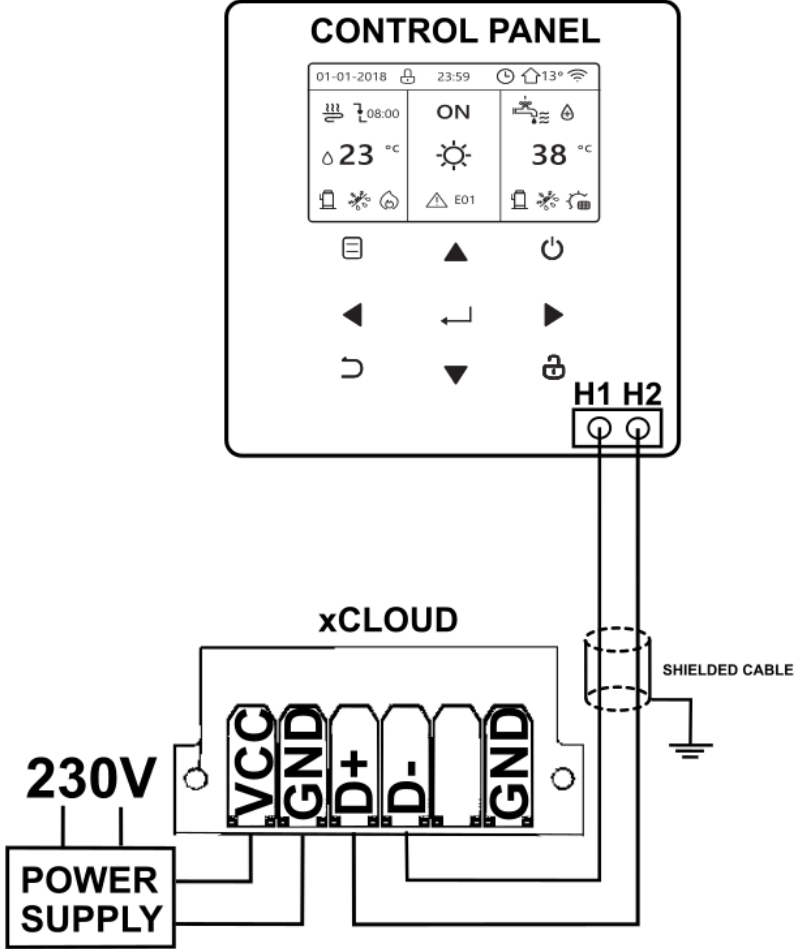

podłączenie
pompy ciepła York/YKF

Przed podłączeniem żył D+, D- należy odłączyć tylną pokrywę zabezpieczającą panel sterujący HMI. Uwaga: po podłączeniu żył koniecznie założyć tylną pokrywę tego panelu.

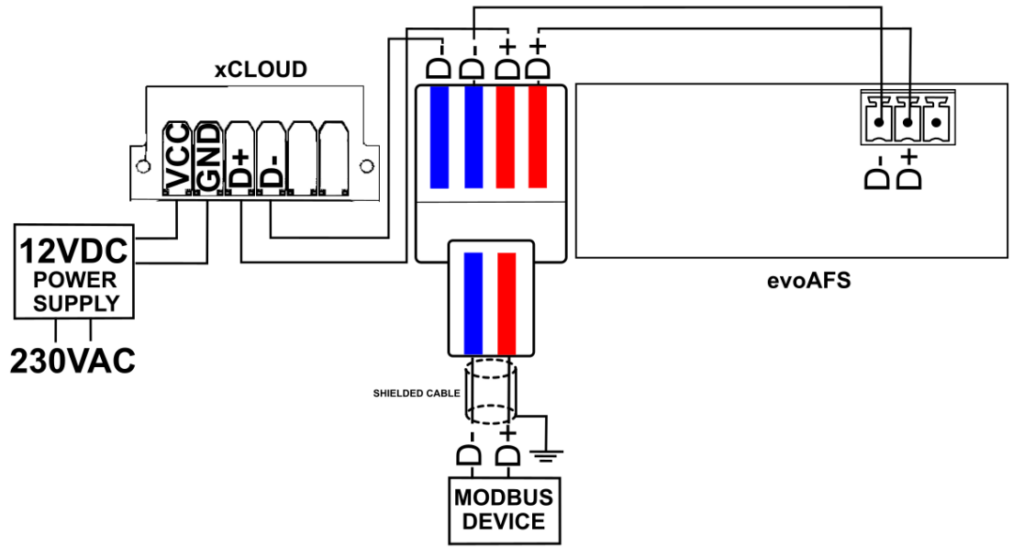

podłączenie systemu
antyzamrożeniowego PLUM evoAFS

Żyły przewodów transmisji modułu xCLOUD, systemu evoAFS i urządzenia „Modbus” (pompa ciepła YORK) można podłączyć np. z wykorzystaniem szybkozłączki kablowej (4+2 zaciski).

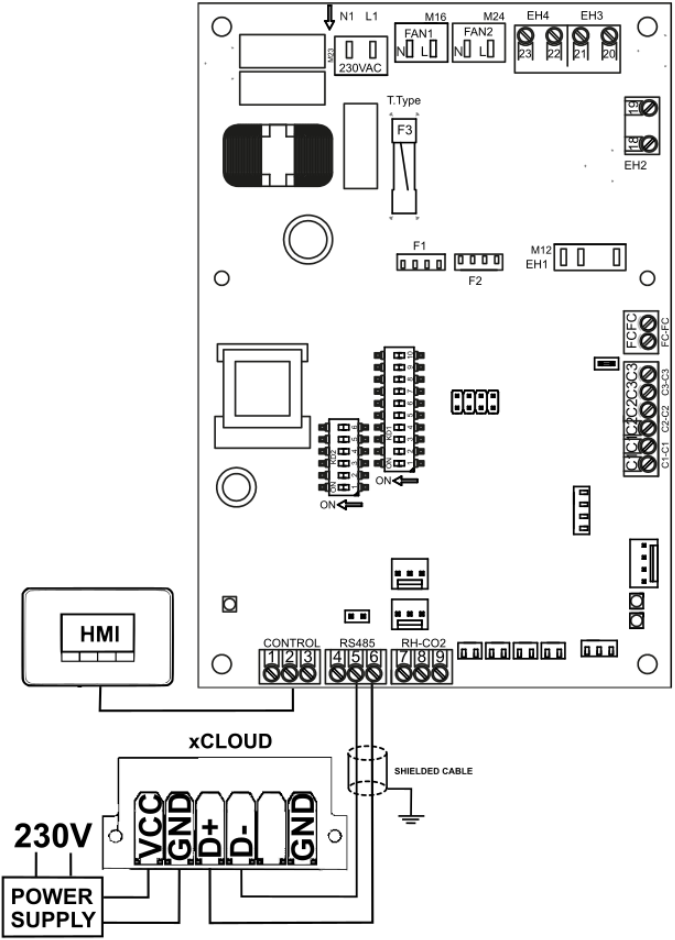

podłączenie centrali
wentylacyjnej YORK YKH

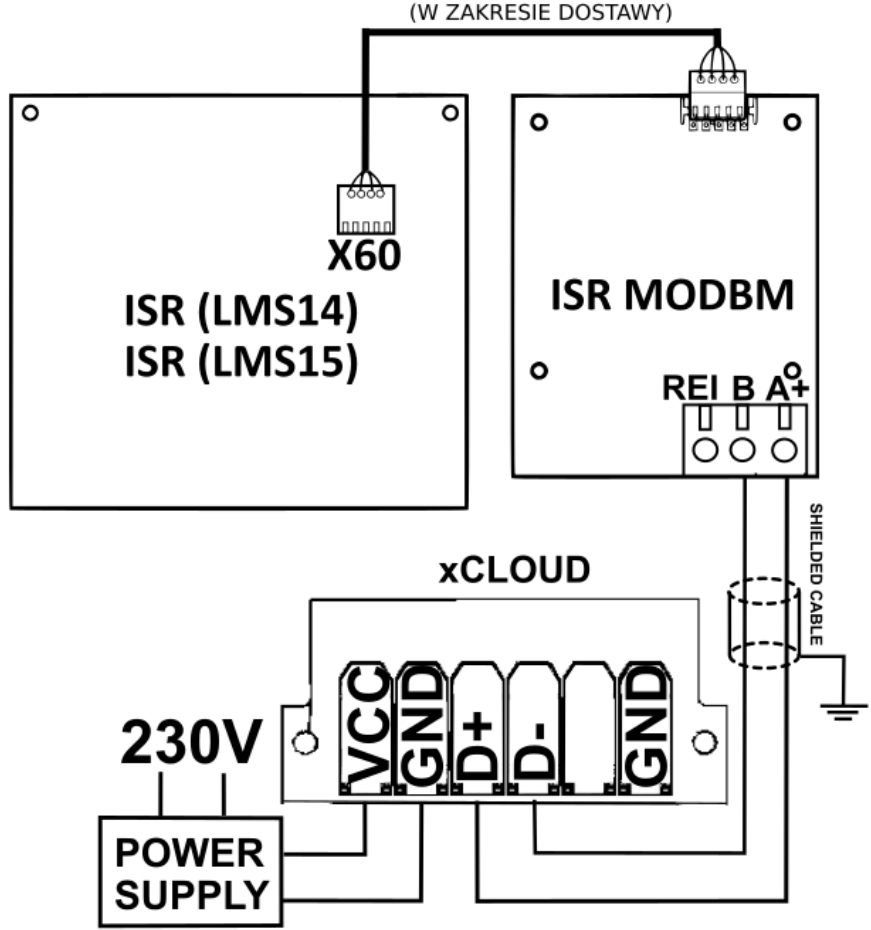

podłączenie kotła
gazowego BROETJE ISR

Moduł xCLOUD możemy zastosować tylko z płytami wyposażonymi w złącze X60.

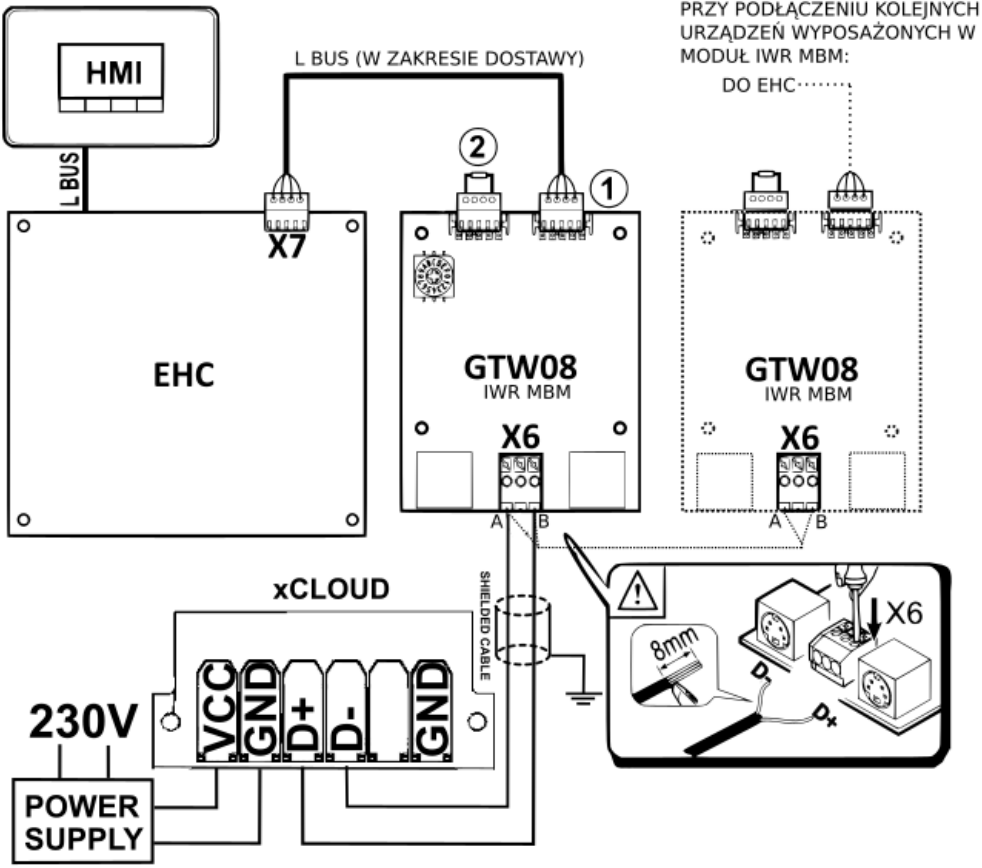

podłączenie kotła
gazowego BROETJE IWR

Uwaga: należy sprawdzić pozycję przełącznika gdzie pozycja: 1, 2,…F oznacza: 101, 102,…115 adres konieczny do wpisania w aplikacji przy dodawaniu urządzenia „Modbus”. Pozycja przełącznika nie może być ustawiona na „0”!

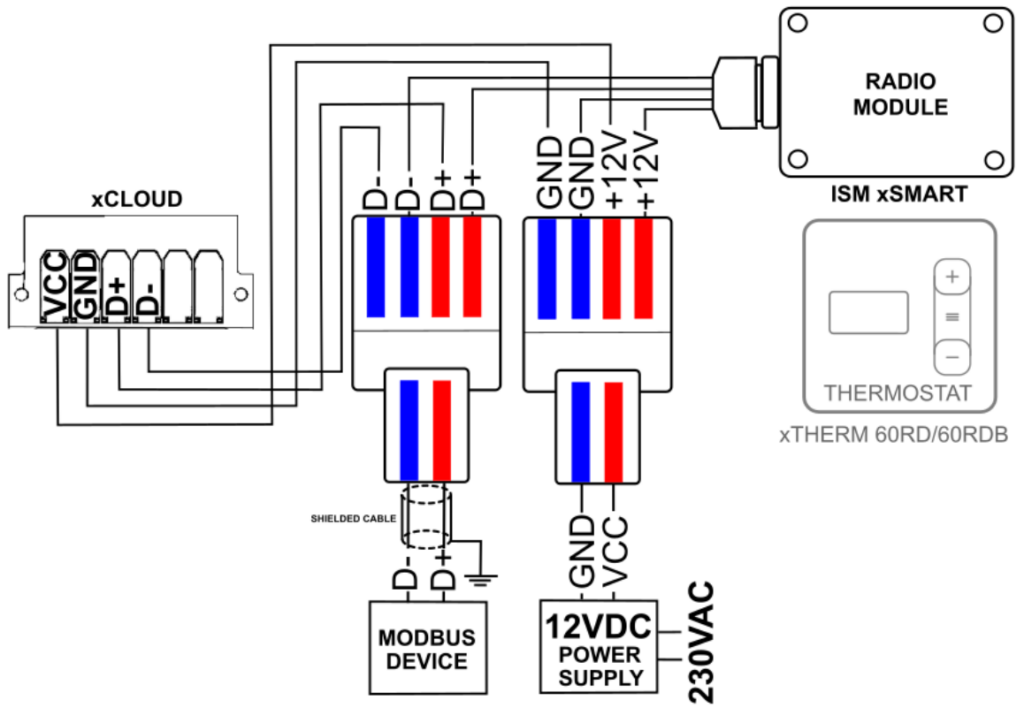

podłączenie modułu radiowego
PLUM ISM xSMART

Żyły przewodów transmisji i zasilania należy podłączyć np. z wykorzystaniem szybko-złączek kablowych (4+2 zaciski).

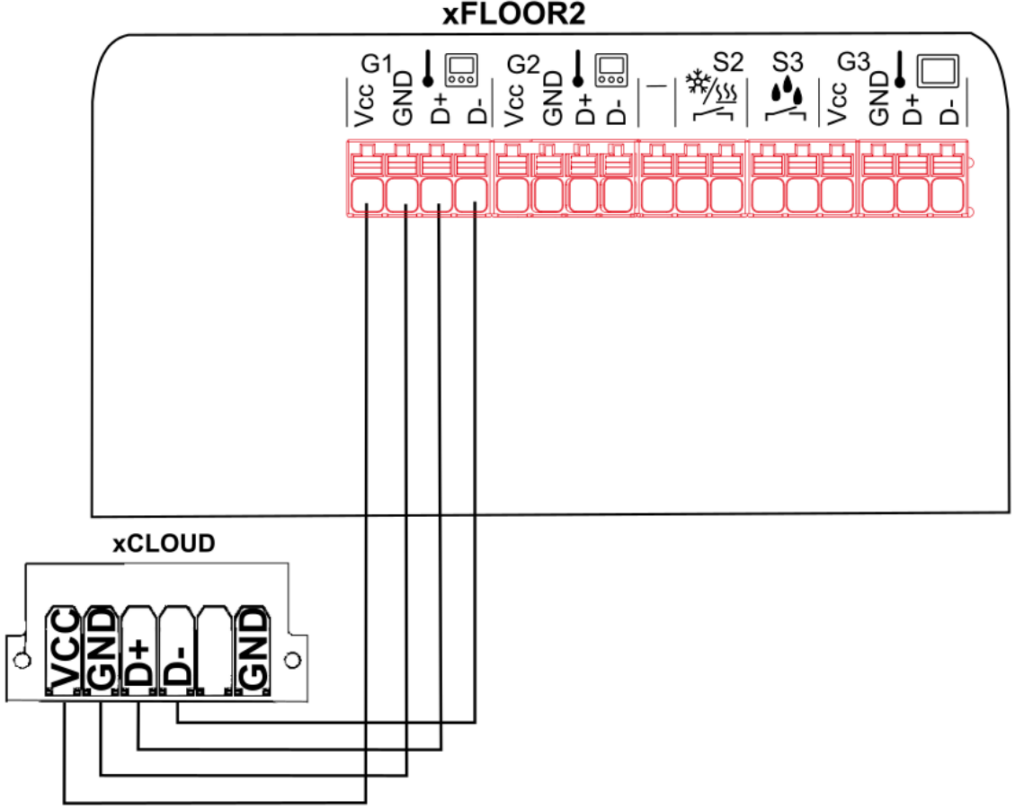

podłączenie listwy podłogowej
PLUM xFLOOR 2
